3D-Nahtschweißmaschine
Für komplexe Geometrien mit mehrachsiger Nahtführung
Koordinierte Bewegung für komplexe Nahtverläufe

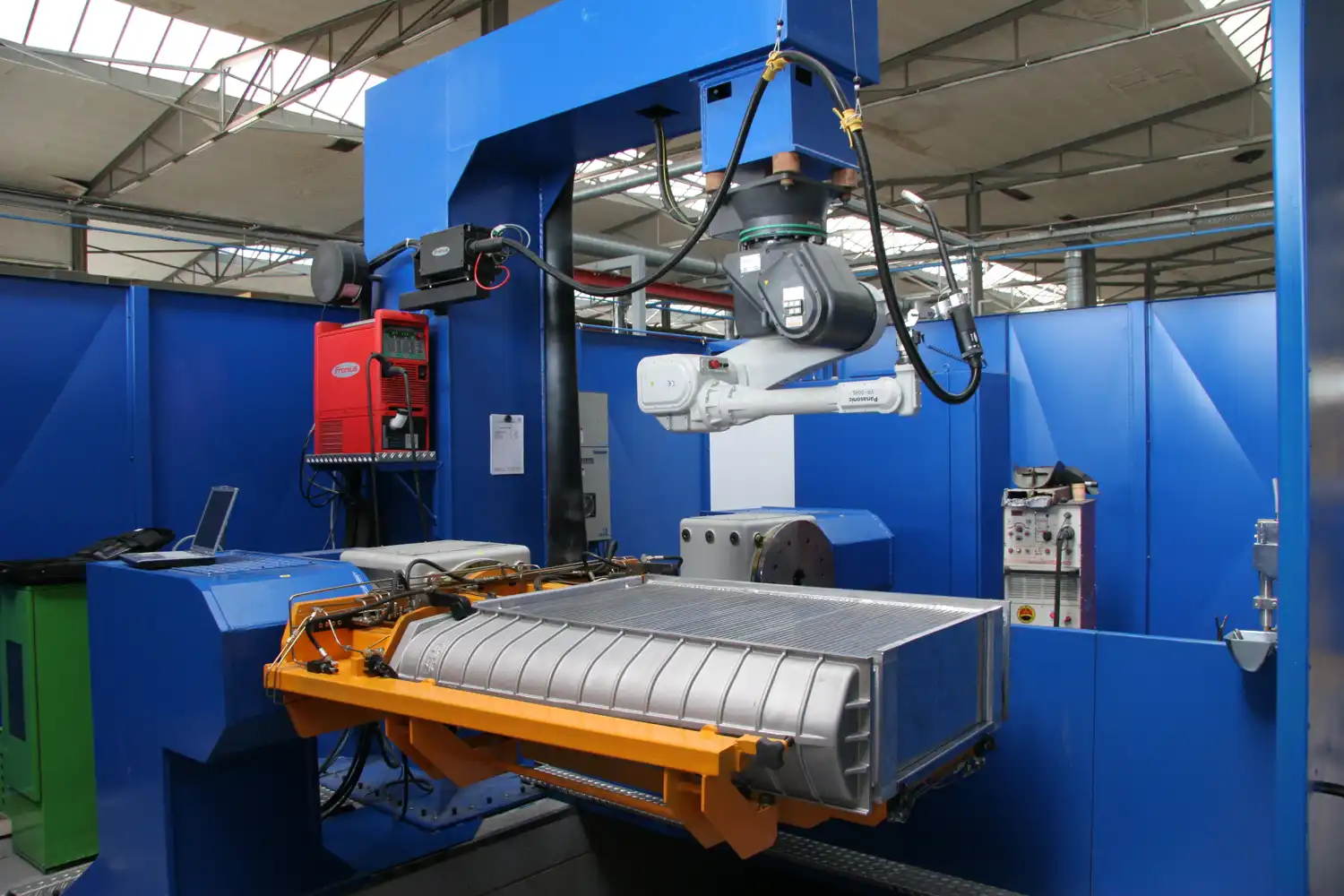

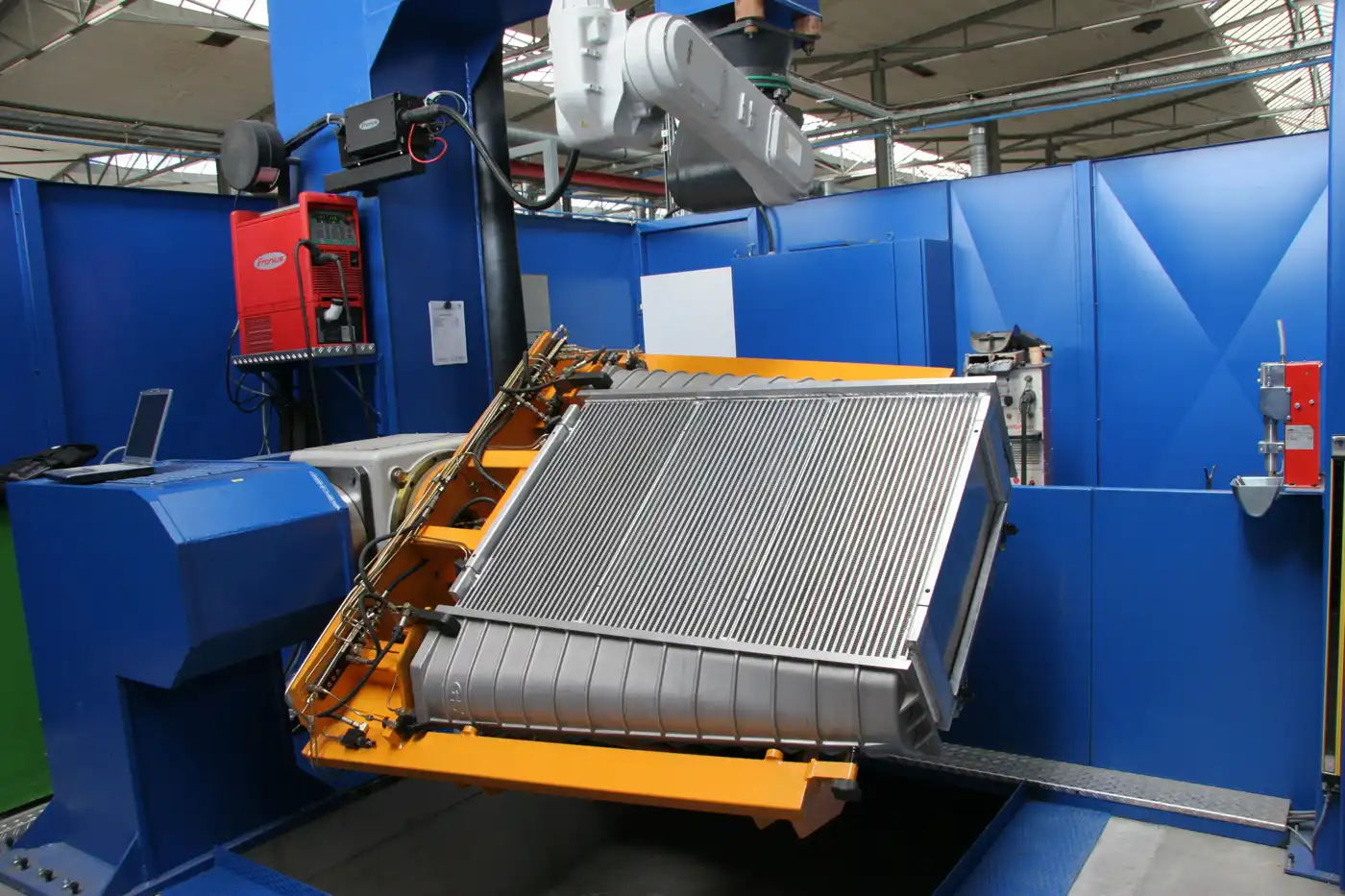

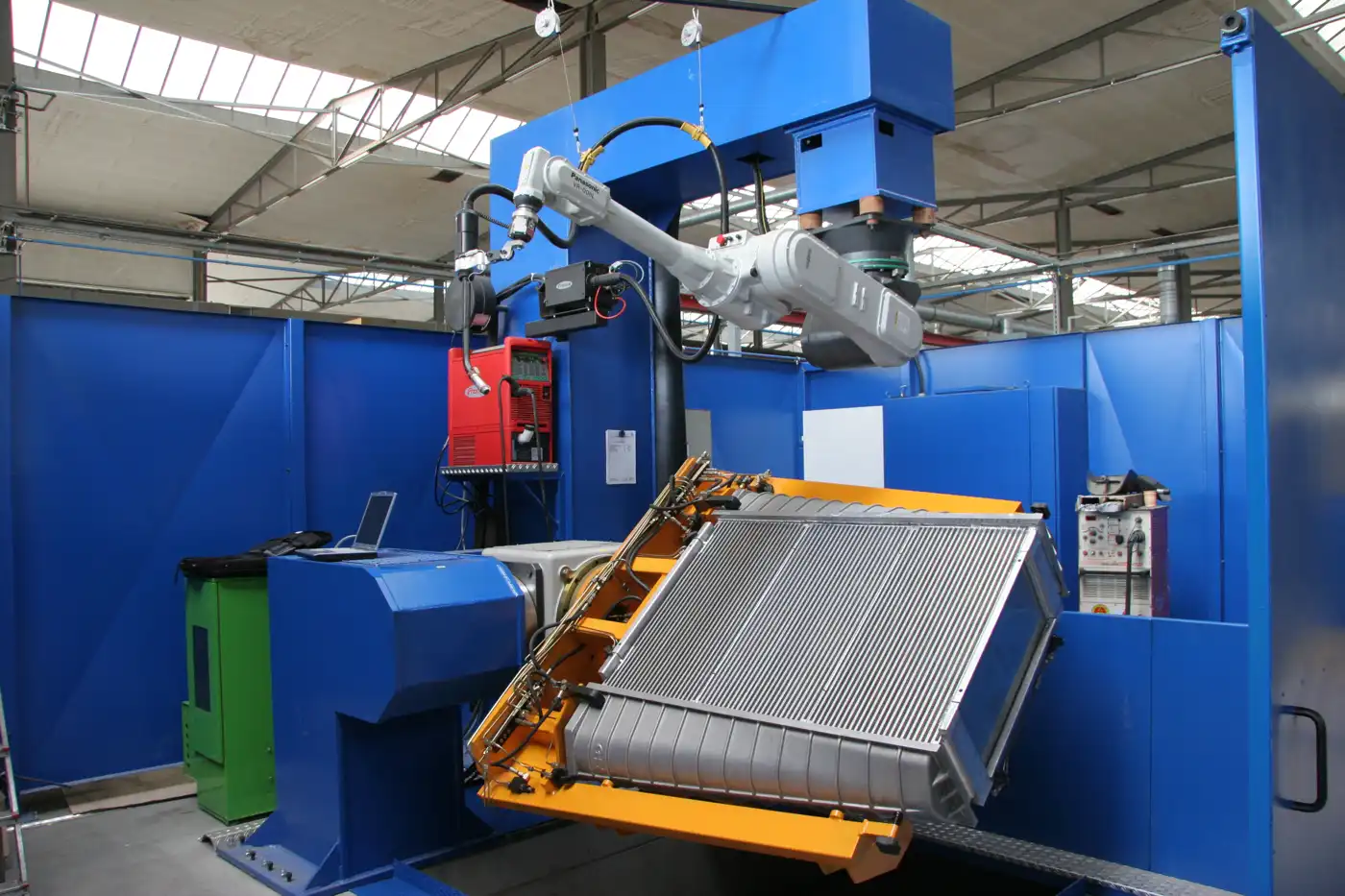

3D-Nahtschweißmaschinen von Klumpp Welding sind für Bauteile mit räumlich gekrümmten oder rotationssymmetrischen Geometrien konzipiert – überall dort, wo einfache Roboterachsen nicht ausreichen. Das Werkstück wird in eine Roboterachse eingespannt und während des Schweißvorgangs aktiv verfahren, während gleichzeitig der Brenner geführt wird. So lassen sich dreidimensionale Nahtverläufe präzise, automatisiert und wiederholgenau realisieren – zum Beispiel an Kühlergrills oder anderen komplex geformten Bauteilen.
Roboter mit integriertem Dreh-Schwenktisch
Modell 3D-RDDiese kompakte Lösung kombiniert einen Industrieroboter mit einem CNC-gesteuerten Dreh-Schwenktisch. Dadurch lassen sich Werkstücke präzise im Raum ausrichten und in mehreren Achsen positionieren. Der Roboter übernimmt die Brennerführung, während der Tisch das Bauteil dynamisch neigt und dreht – ideal für komplexe Schweißpositionen an rotationssymmetrischen oder winkligen Komponenten. Das System bietet hohe Flexibilität bei wechselnden Geometrien und ermöglicht durchgängige Nahtverläufe ohne Umspannen.

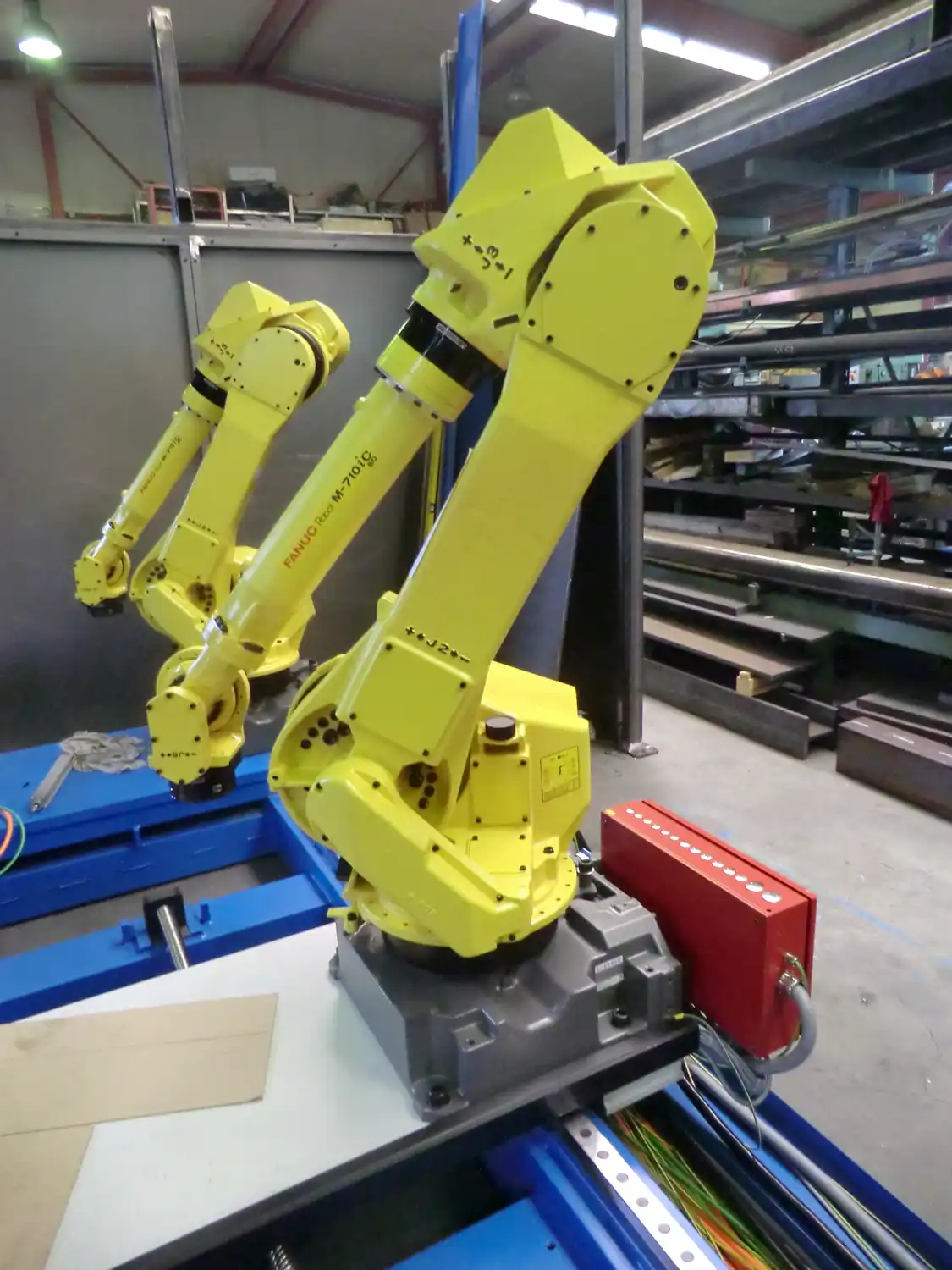

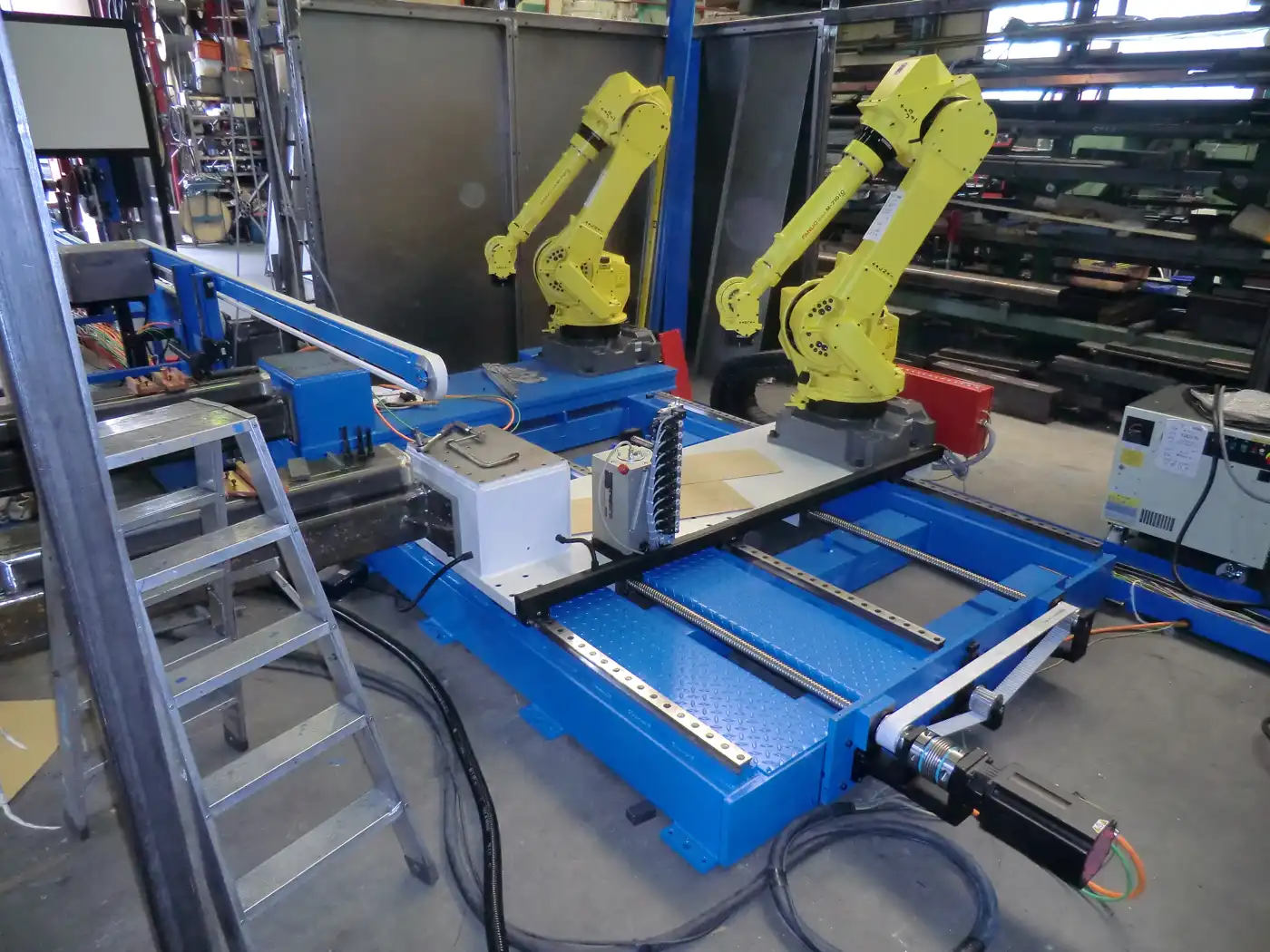

Roboter inkl. Linearachse
Modell 3D-RL

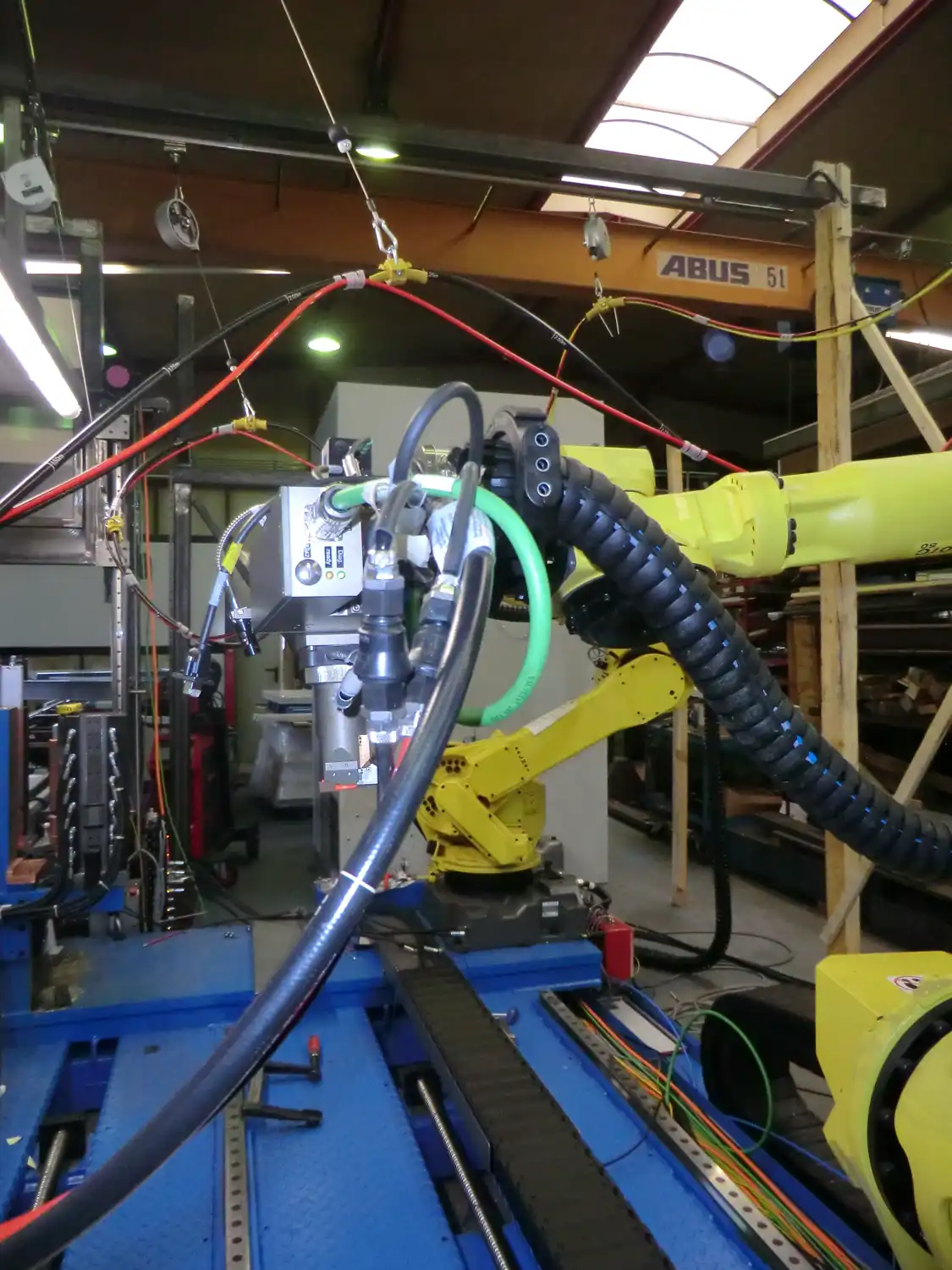

Der Roboter ist auf einer verfahrbaren Linearachse montiert, wodurch auch größere Bauteile oder mehrere Stationen nacheinander bearbeitet werden können. Das System eignet sich hervorragend für lange Bauteile oder Taktlinien, bei denen eine hohe Reichweite und Bewegungslänge erforderlich sind – ohne Kompromisse bei der Präzision.

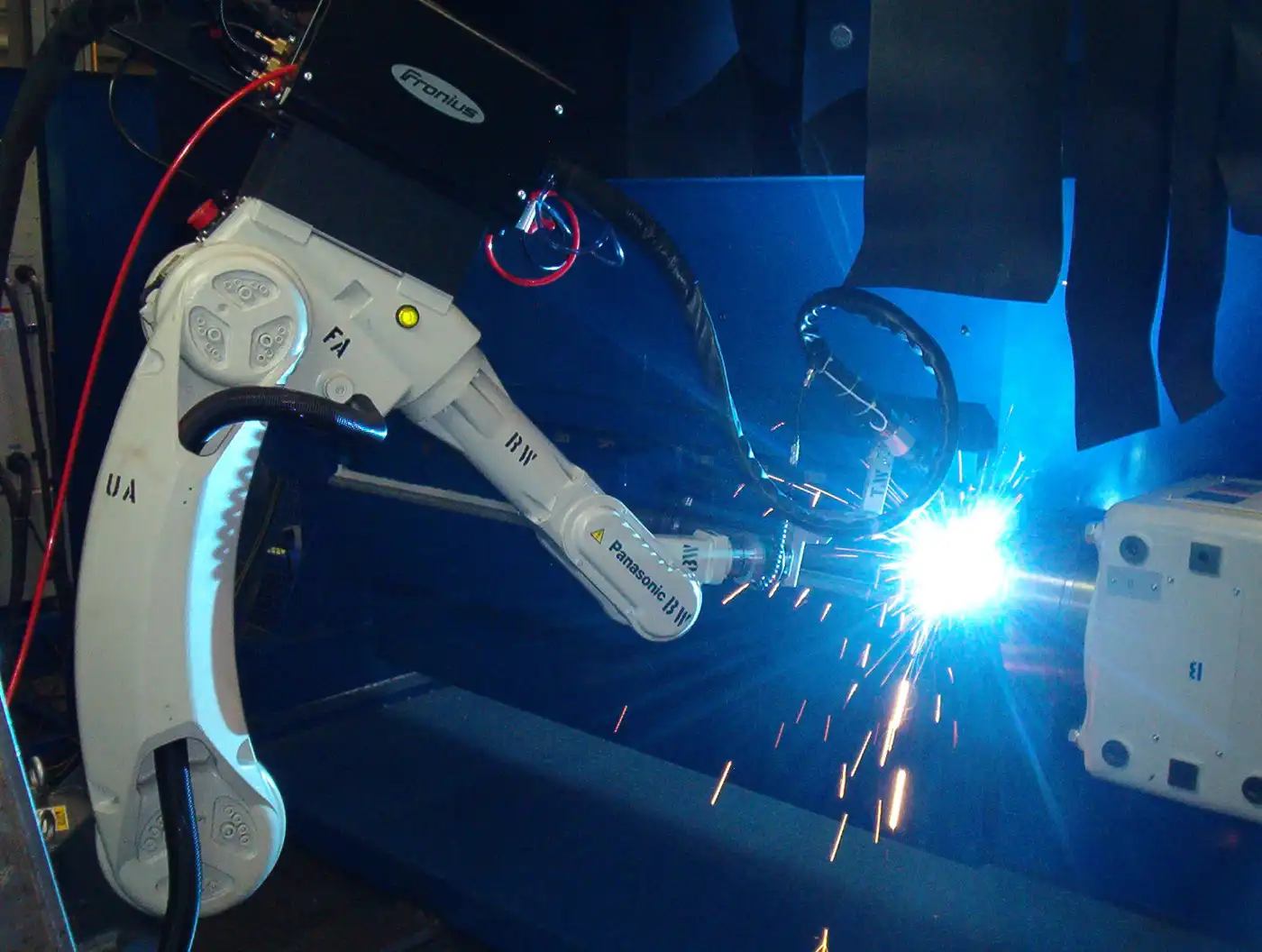

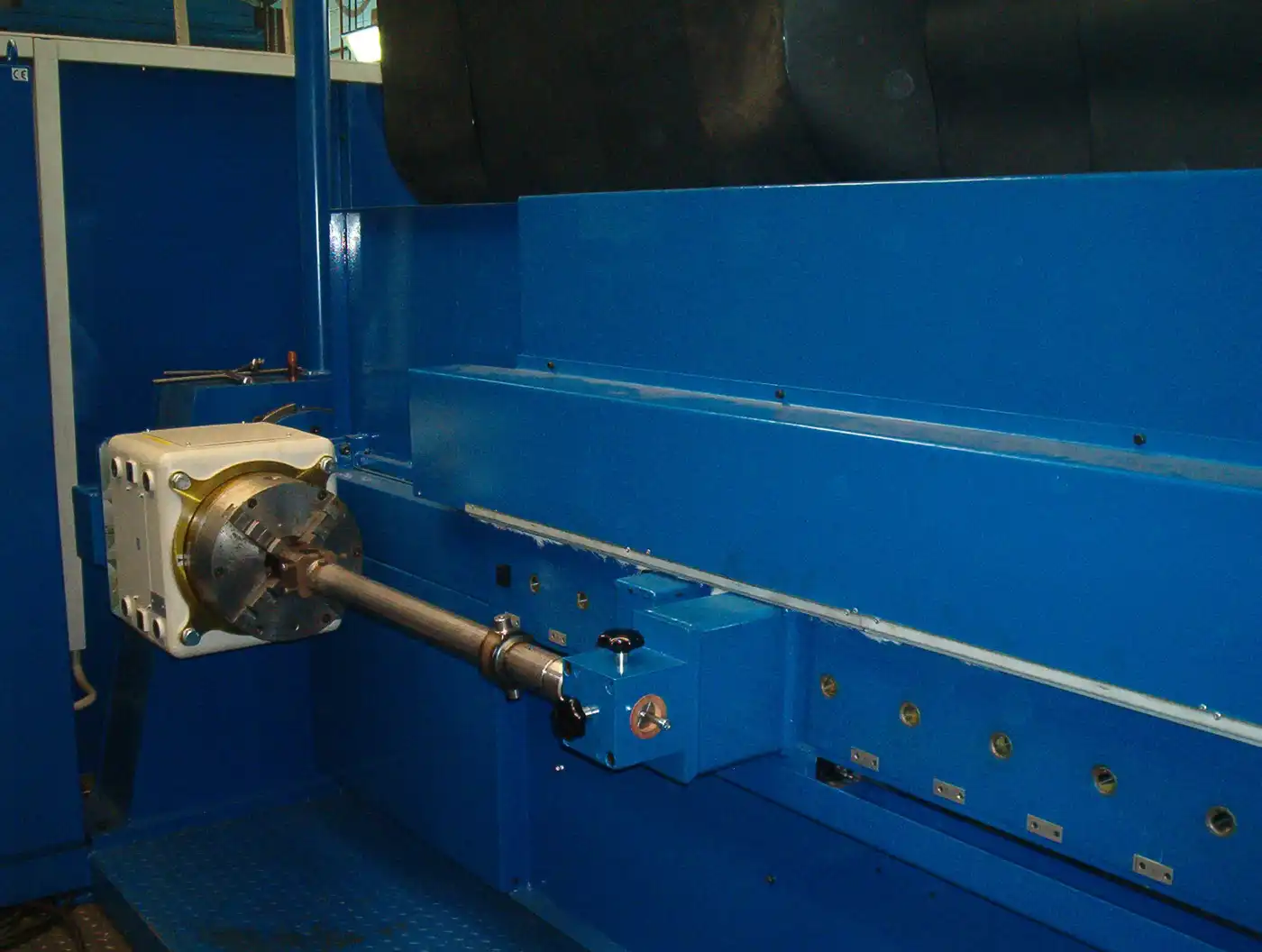

Roboter inkl. Drehachse
Modell 3D-RR

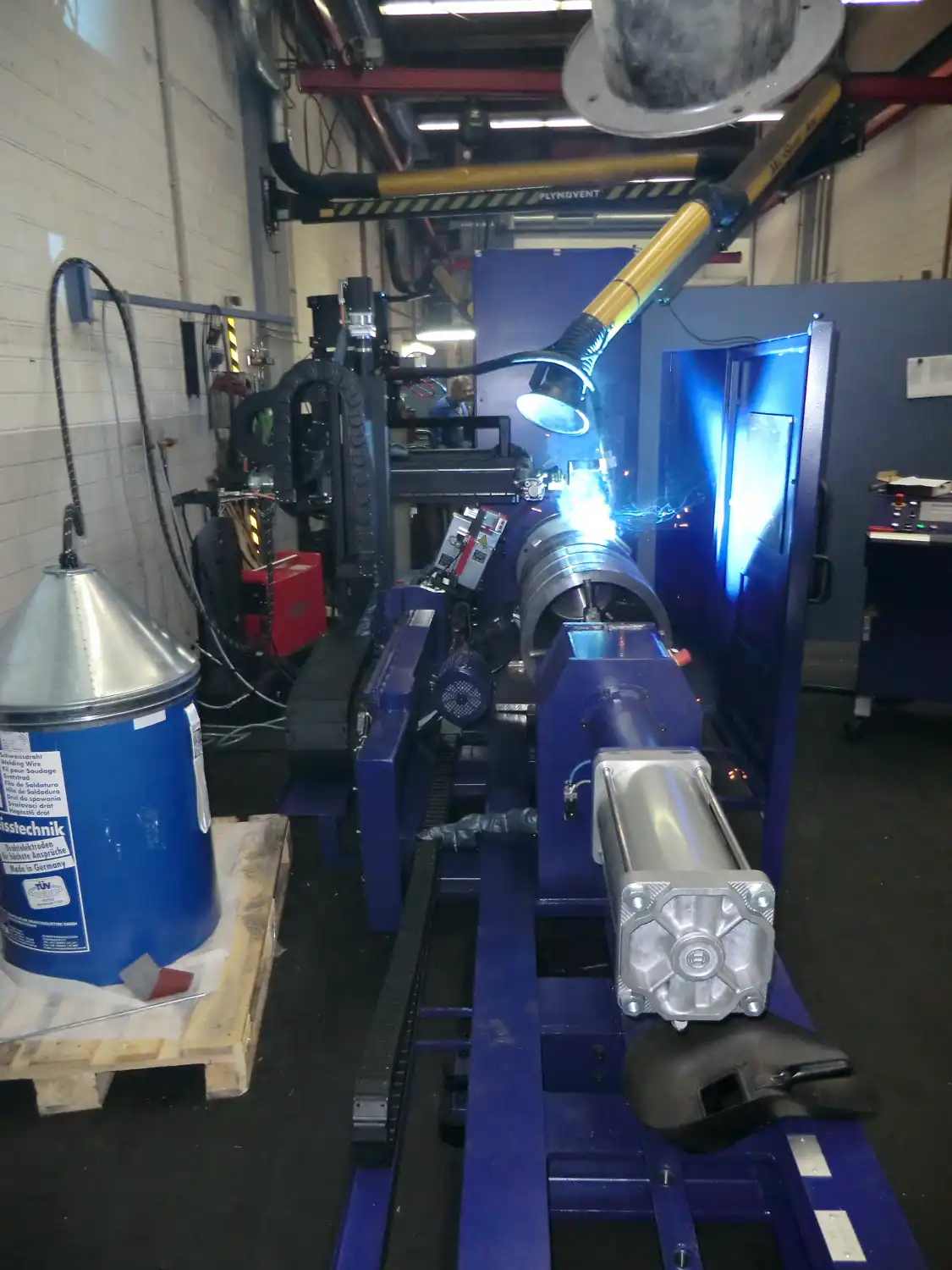

Durch die zusätzliche Drehachse lassen sich komplexe Rundnähte oder umgreifende Schweißgeometrien realisieren. Die Bauteile werden über eine rotierende Vorrichtung an den Roboter übergeben, der adaptiv den Schweißprozess steuert. Besonders geeignet für Zylinder, Rohre oder kegelförmige Komponenten.

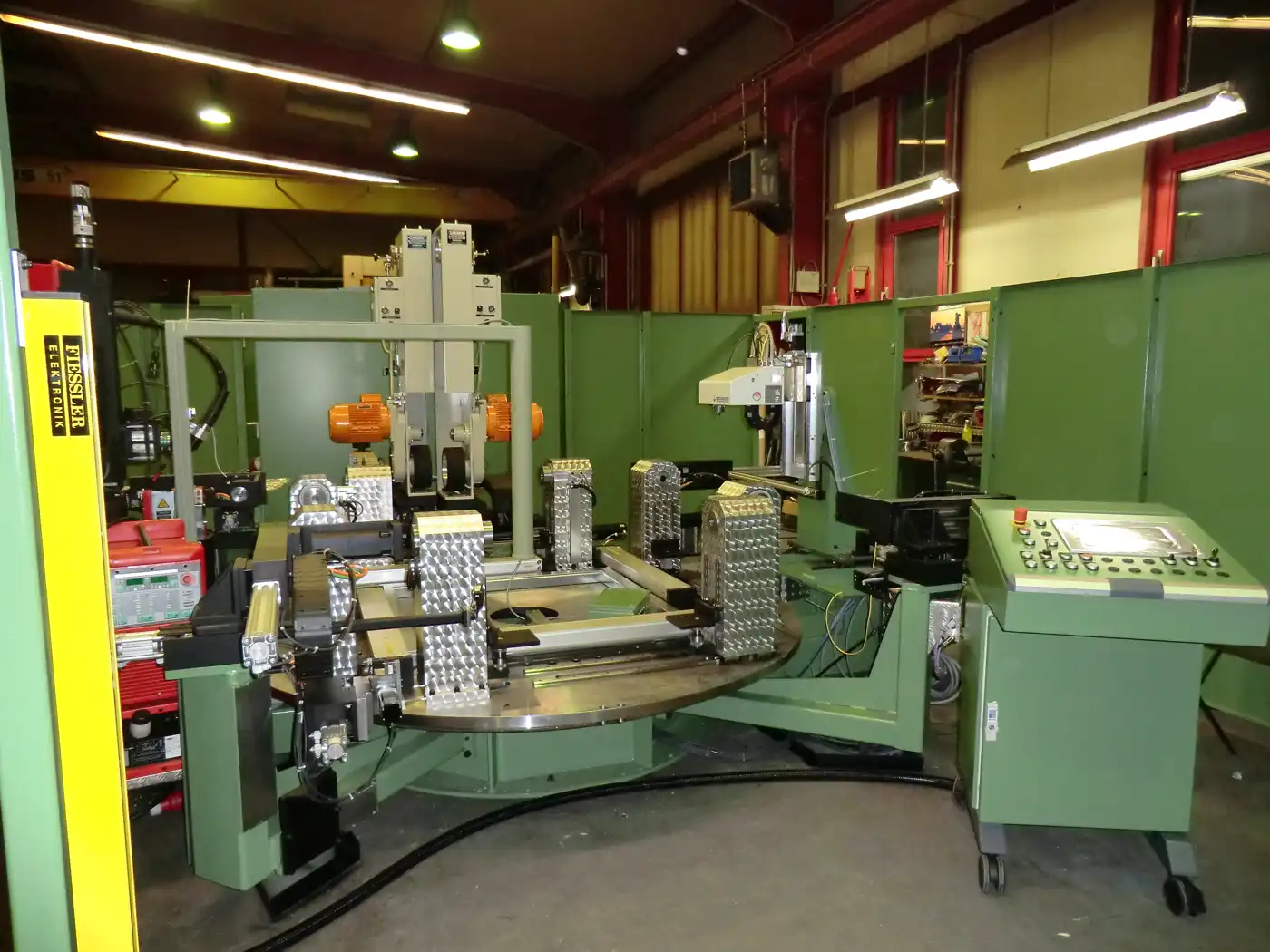

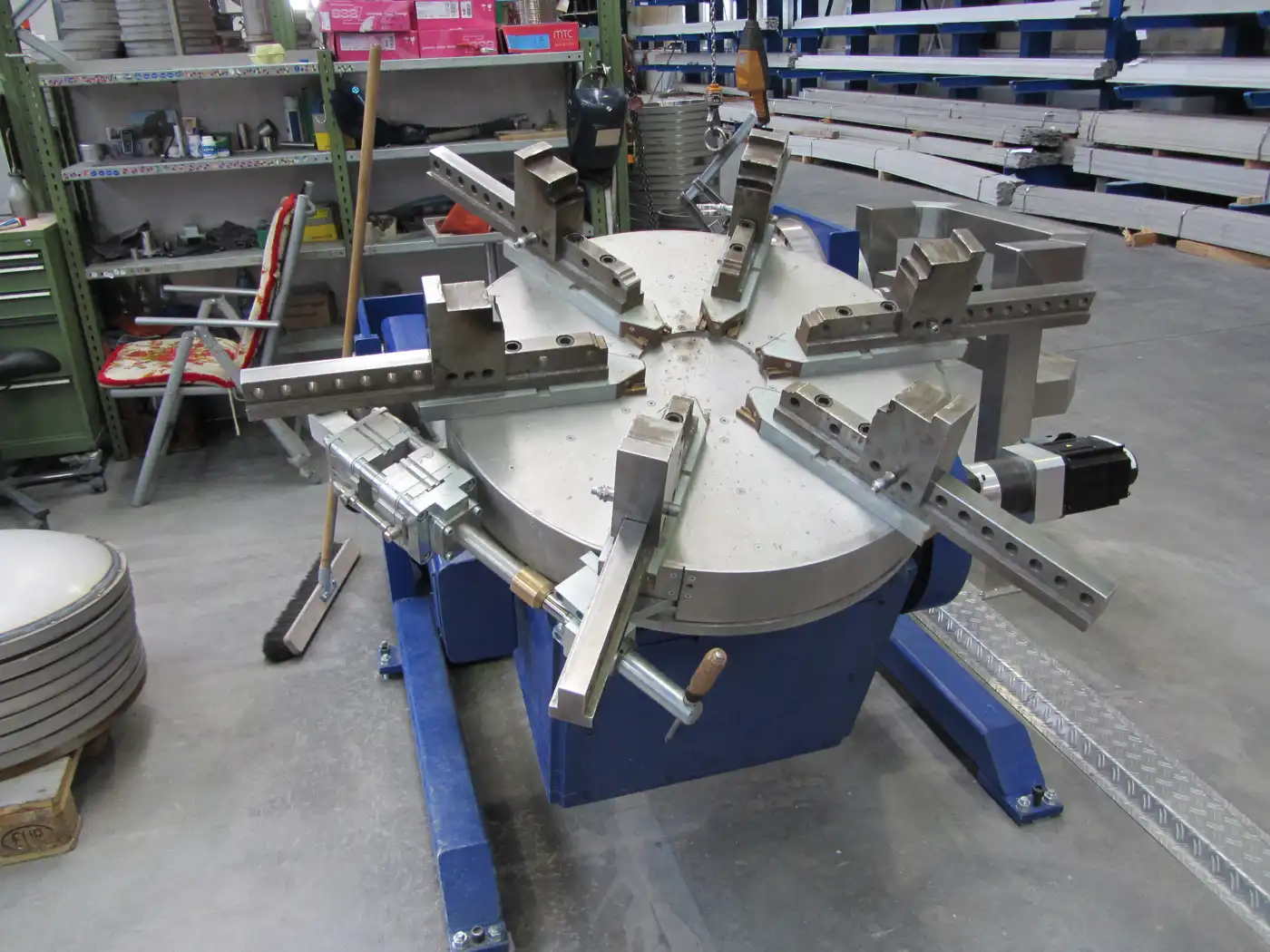

Mehr-Achsen-Schweißen mittels Takttisch
Modell 3D-TT

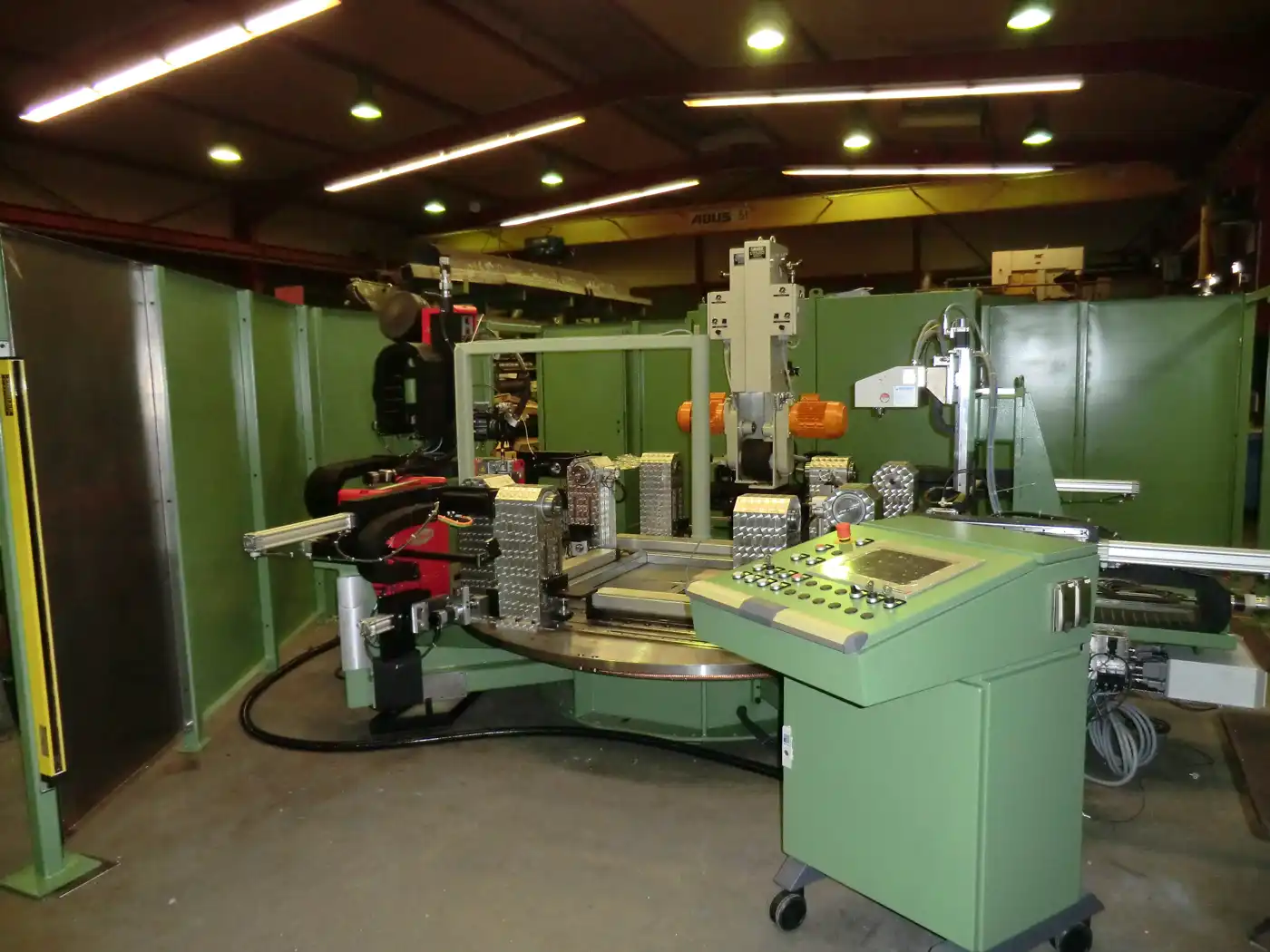

Beim Modell 3D-TT werden die Werkstücke taktweise durch mehrere automatisierte Schweißstationen geführt – ganz ohne Robotik. Jede Station ist für eine bestimmte Nahtform oder Bauteilposition ausgelegt und arbeitet mit fest installierten Linear- oder Rundachsen. Der Takttisch übernimmt den Bauteiltransport, wodurch Schweißprozesse in kurzer Folge und mit hoher Wiederholgenauigkeit ablaufen. Besonders geeignet für Serien mit komplexen Geometrien, bei denen hohe Taktzahlen und robuste Prozesssicherheit im Vordergrund stehen.

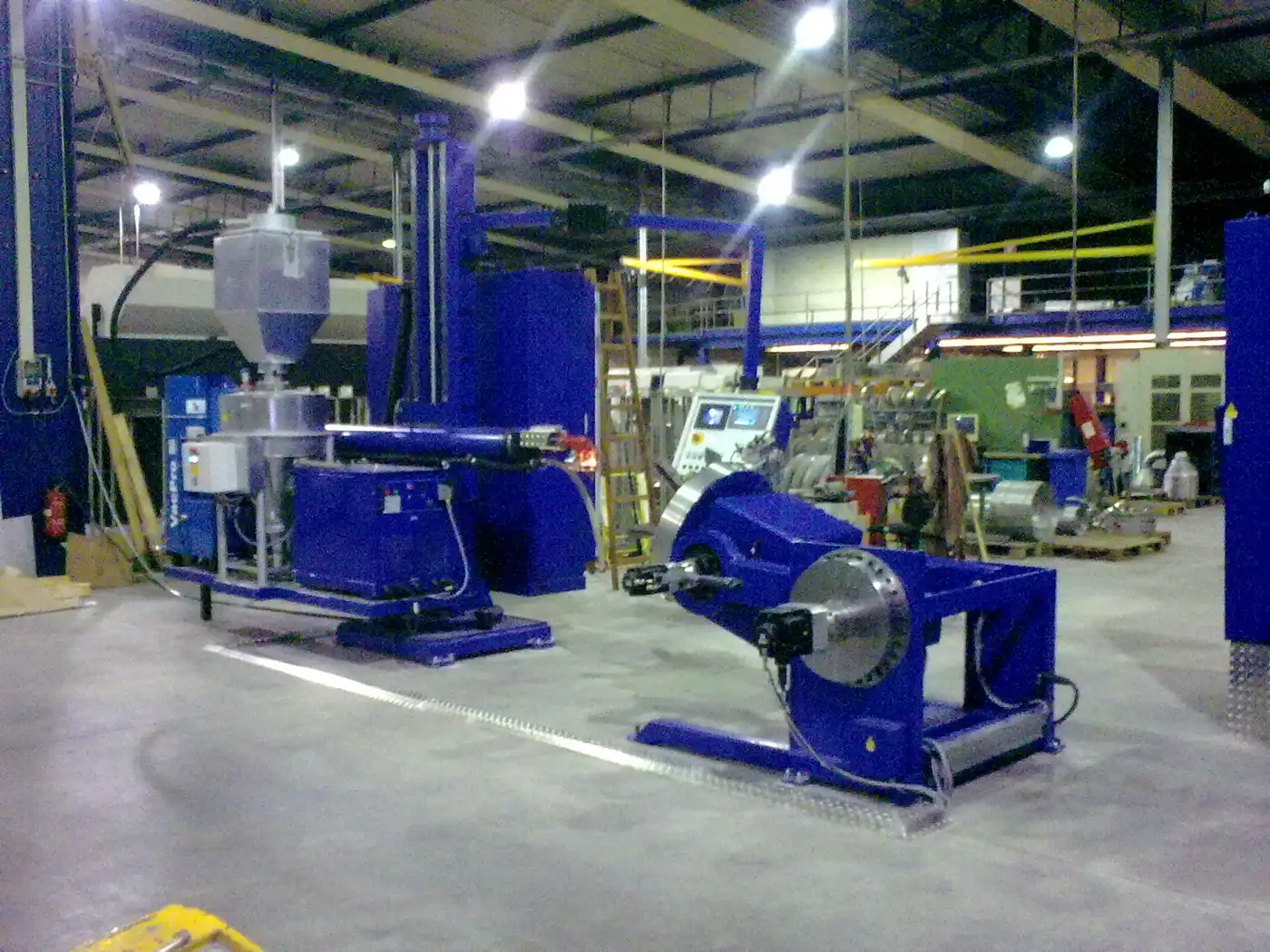

Kombinierte Rund- und Linearachse
Modell 3D-RL+

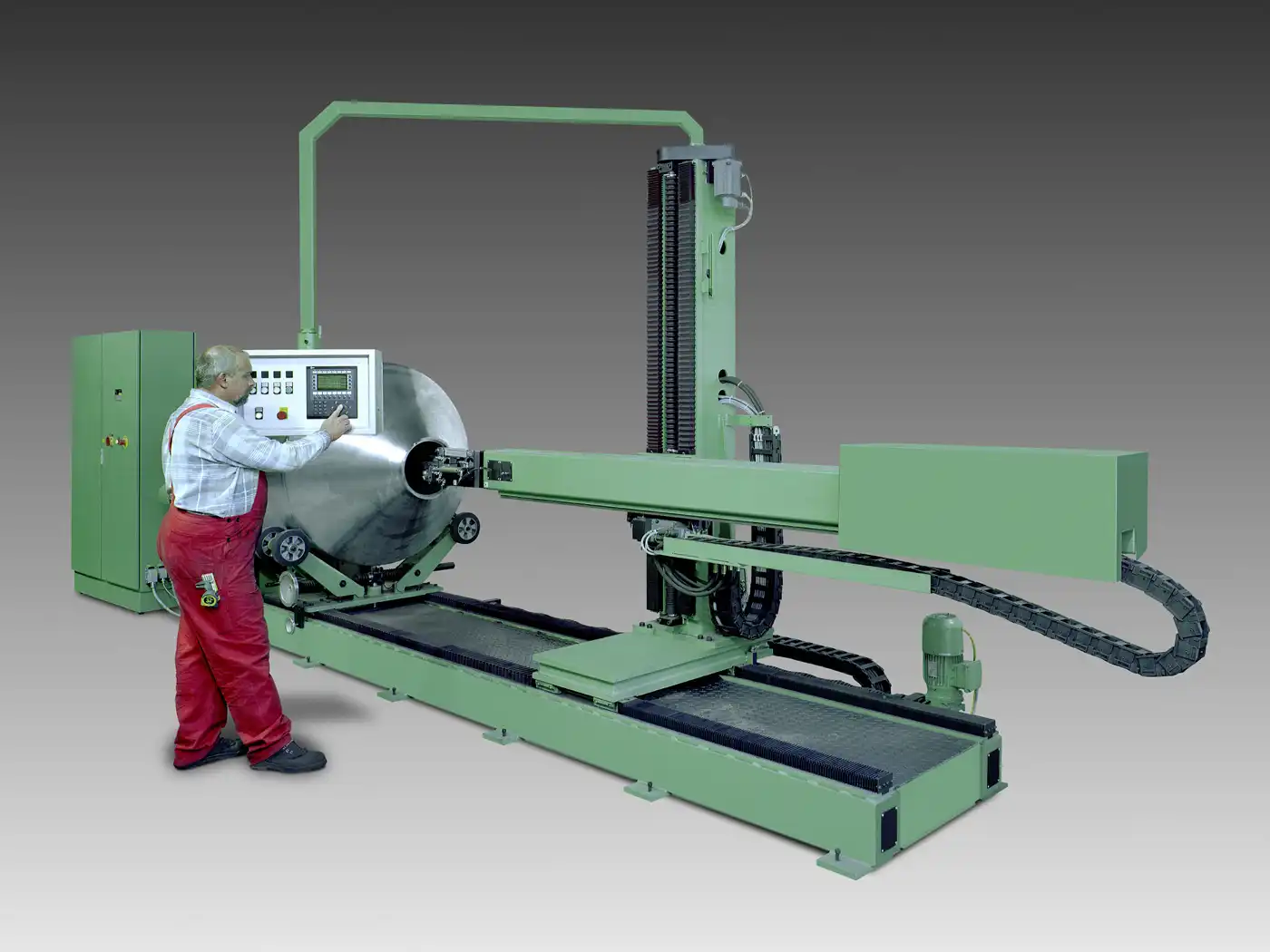

Durch die simultane Steuerung von Linear- und Drehantrieb lassen sich komplexe 3D-Konturen entlang rotationssymmetrischer Werkstücke realisieren. Das System ermöglicht nahtlose Übergänge bei Schweißprozessen mit variierenden Winkeln und Tiefen – perfekt für anspruchsvolle Geometrien im Anlagenbau oder Automotive.

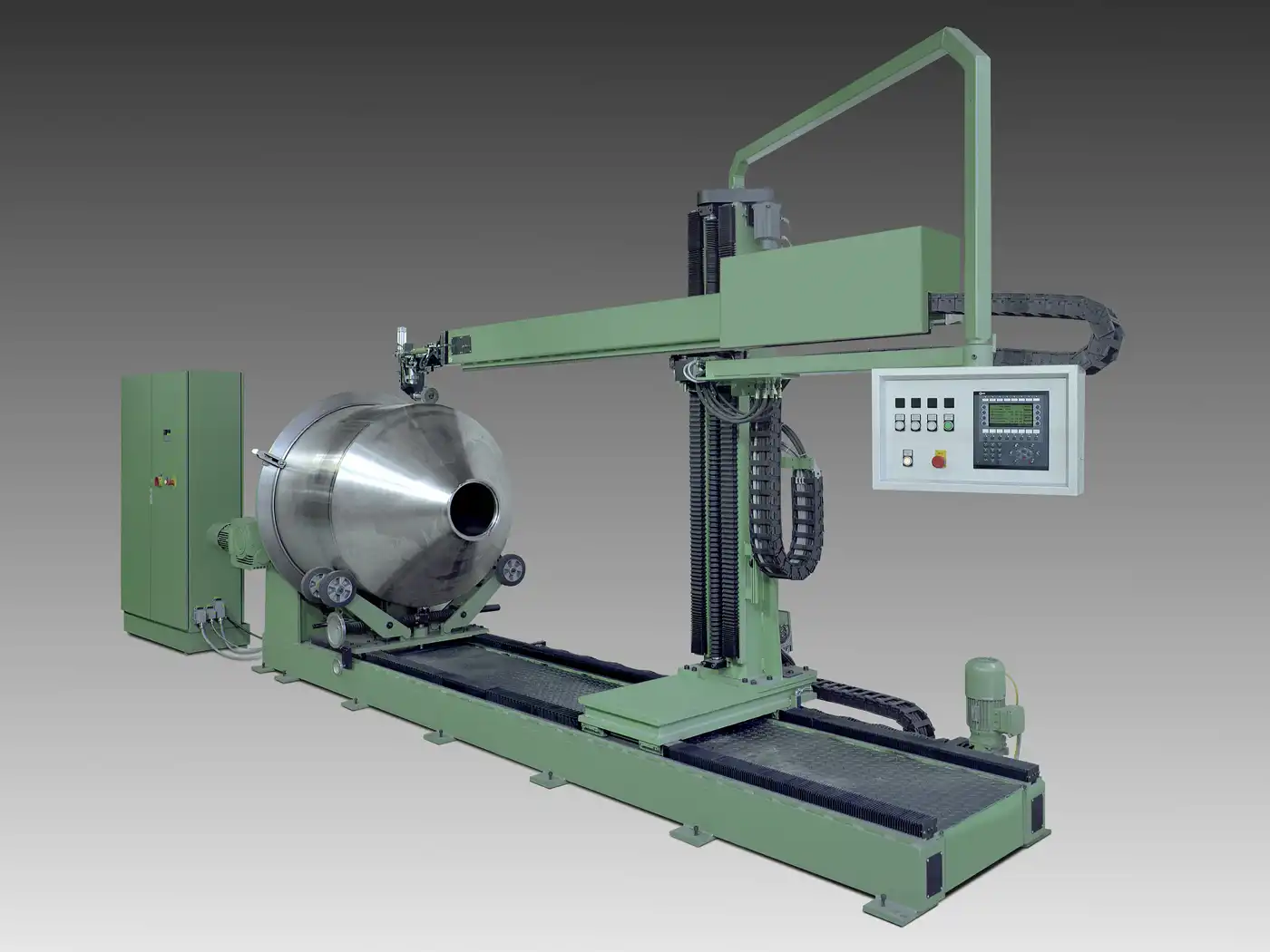

Kombinierter Schwenktisch mit Linearachsen
Modell 3D-STL
Dieses modulare System kombiniert einen schwenkbaren Positioniertisch mit zwei synchronisierten Linearachsen. Dadurch lassen sich Werkstücke exakt im Raum ausrichten und prozesssicher in mehreren Achsen verschweißen. Besonders geeignet für große, asymmetrische Bauteile und hochdynamische Mehrlagen-Schweißungen.
Längsnahtschweißmaschine
Unsere Längsnahtschweißmaschinen ermöglichen automatisiertes Schweißen an Blech- und Zylinderbauteilen.
