Ecknahtschweißmaschine
Für präzise Eckverbindungen an Blechkomponenten aus Stahl, Edelstahl und Aluminium
Automatisiertes Schweißen von Außenecken – sauber, reproduzierbar, materialschonend
Ecknahtschweißmaschinen sind für das automatisierte Verschweißen von rechtwinkligen Außenkanten an Blechbauteilen konzipiert – etwa bei Schrankabdeckungen, Tablaren, Gehäusen, Zargen oder Schubladenteilen. Verarbeitet werden Materialien wie Stahl, Edelstahl oder Aluminium in Materialstärken von 0,5 bis ca. 4 mm.
Der Schweißprozess läuft automatisiert ab: Die Brennerführung, Schweißgeschwindigkeit und Schutzgaszufuhr sind fest definiert, sodass gleichmäßige, nachbearbeitungsfreie Nähte entstehen. Die Bedienung beschränkt sich auf Einlegen, Positionieren, Schwenken und Entnehmen.
Eckenhöhen werden kundenspezifisch ausgeführt – abgestimmt auf Bauteilgeometrie, Toleranzen und Serienanforderungen. Der modulare Aufbau erlaubt auch Sonderlösungen mit zusätzlichen Positioniereinheiten oder Höhenverstellung.

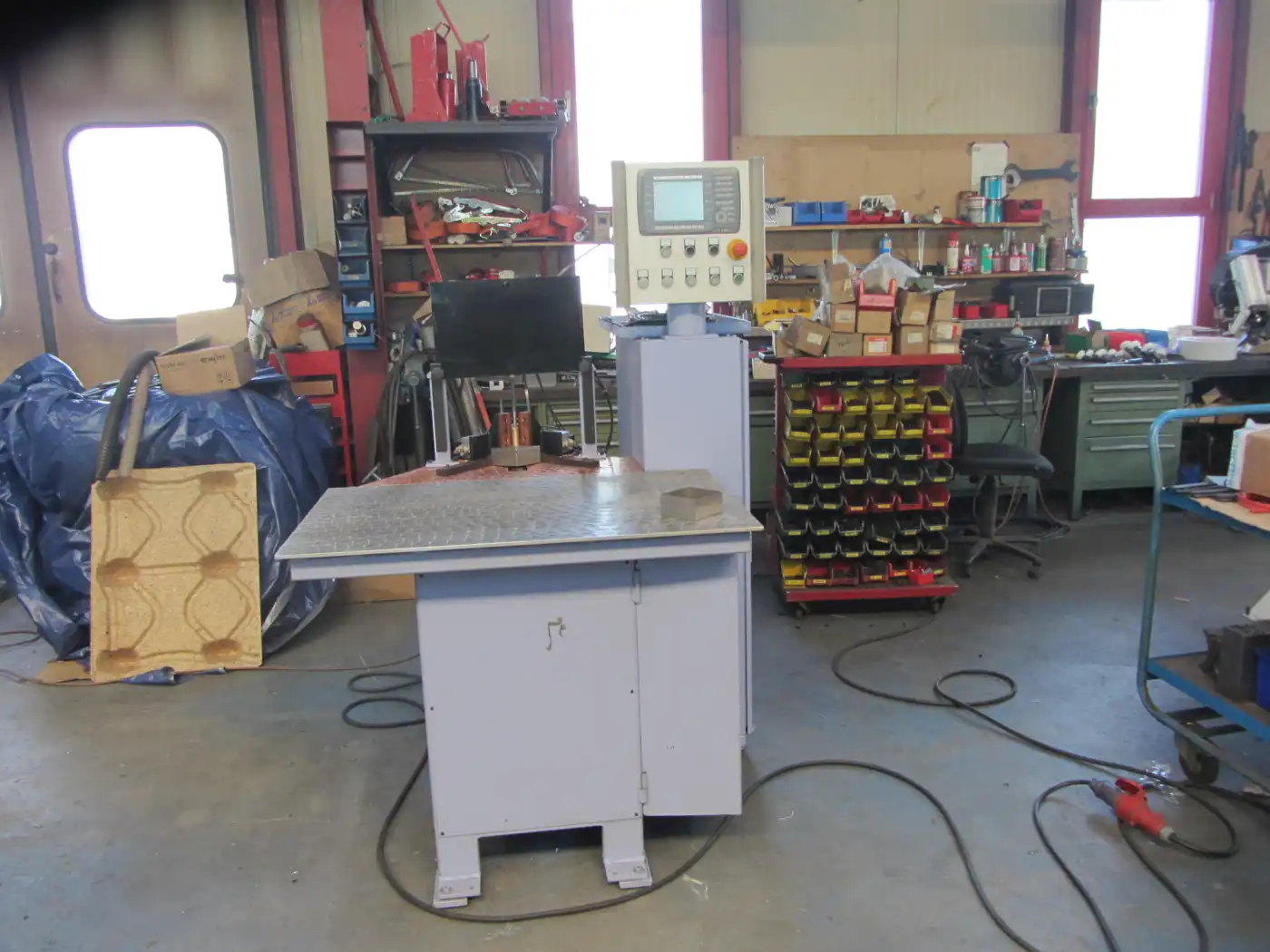

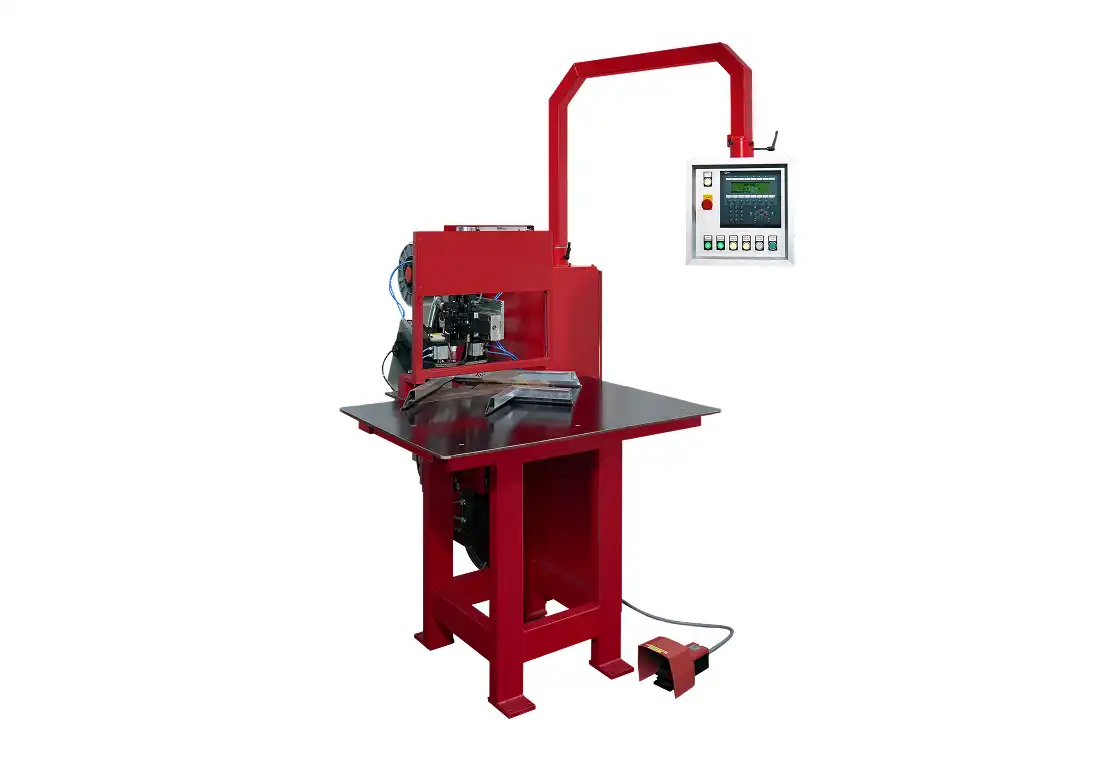

Ecknahtschweißmaschine

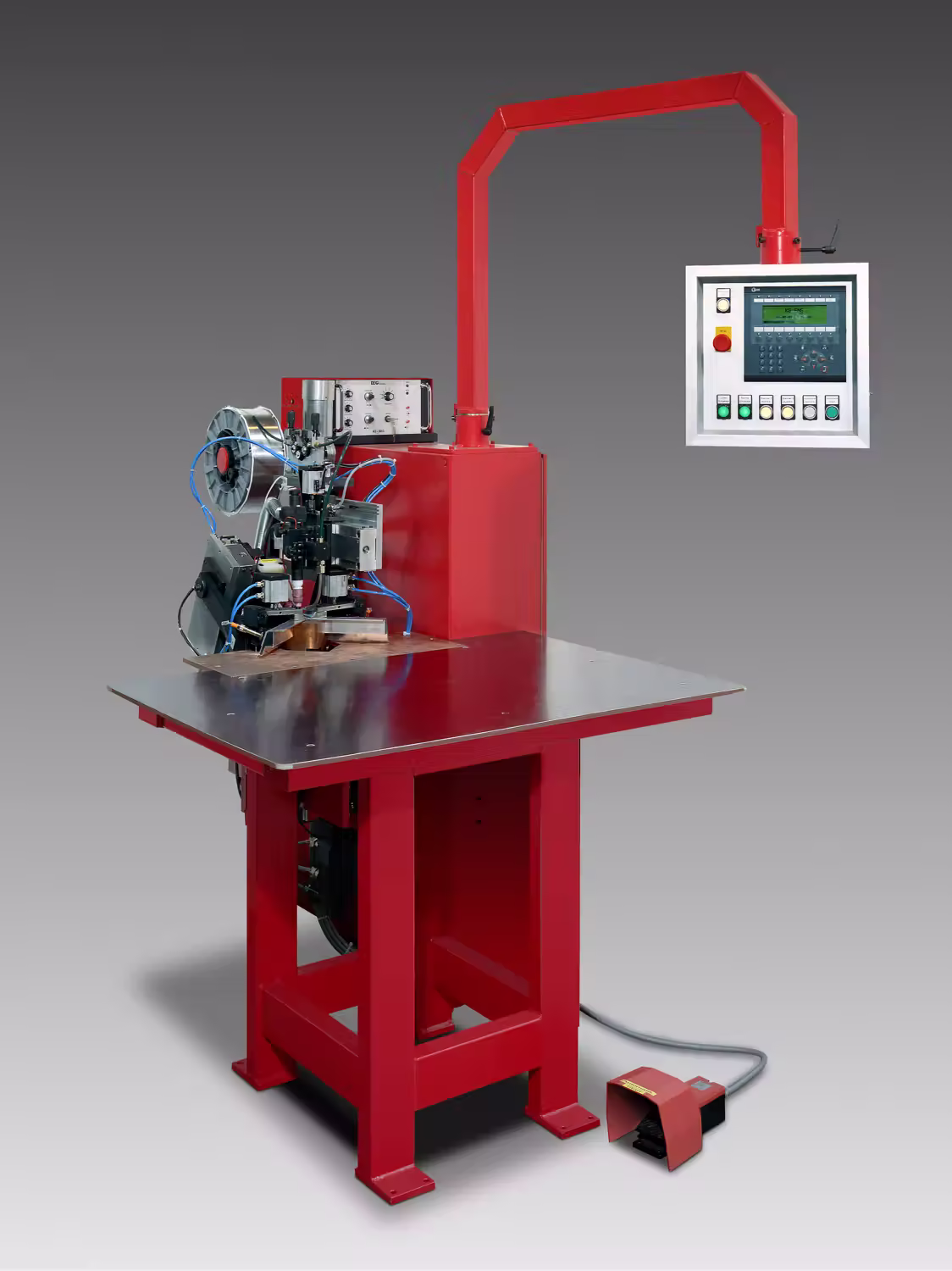

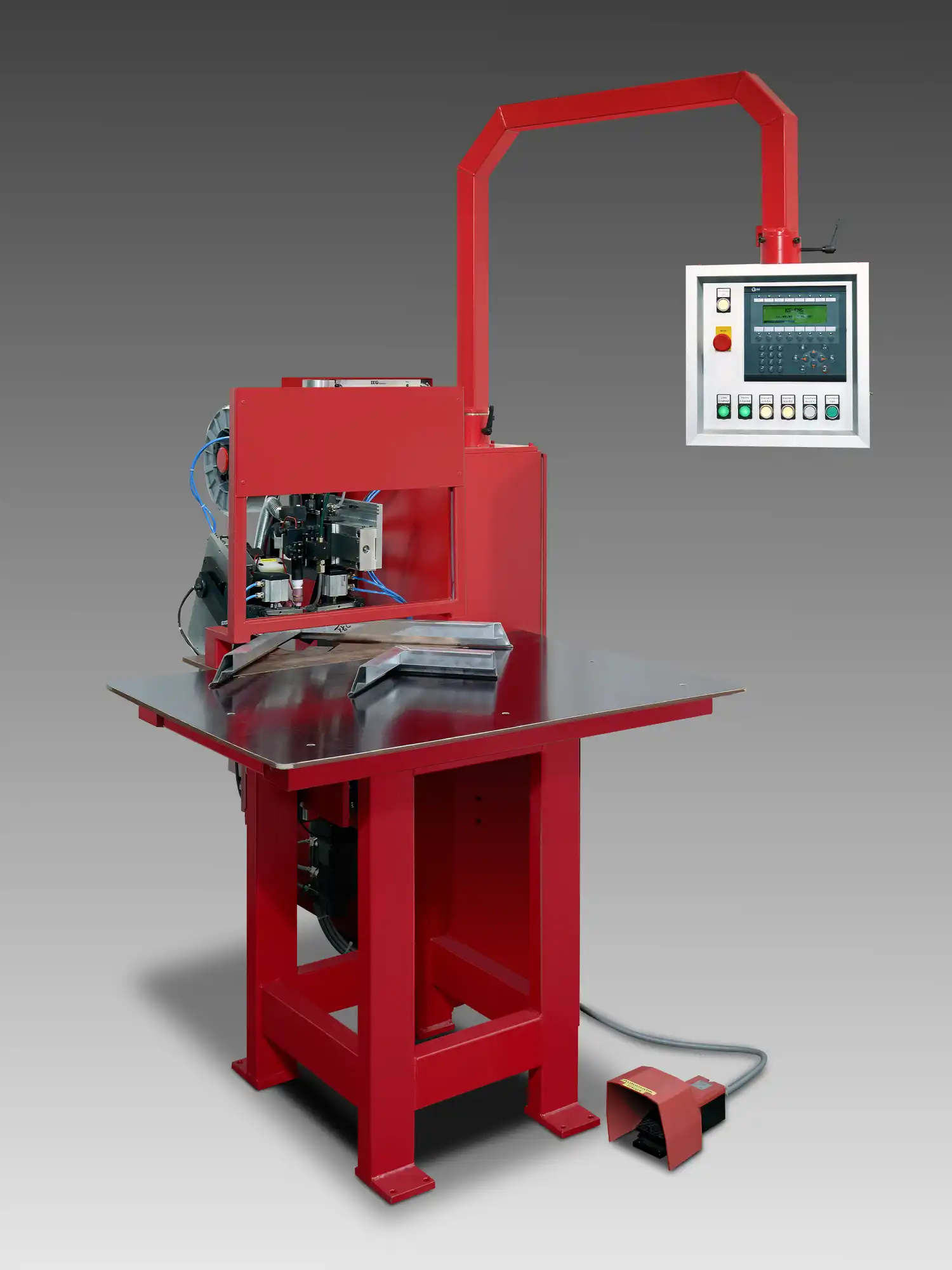

Ecknahtschweißmaschine
Details zu Ecknahtschweißmaschinen
Wann wird eine Ecknahtschweißmaschine eingesetzt?
Ihre Vorteile mit der Ecknahtschweißmaschine

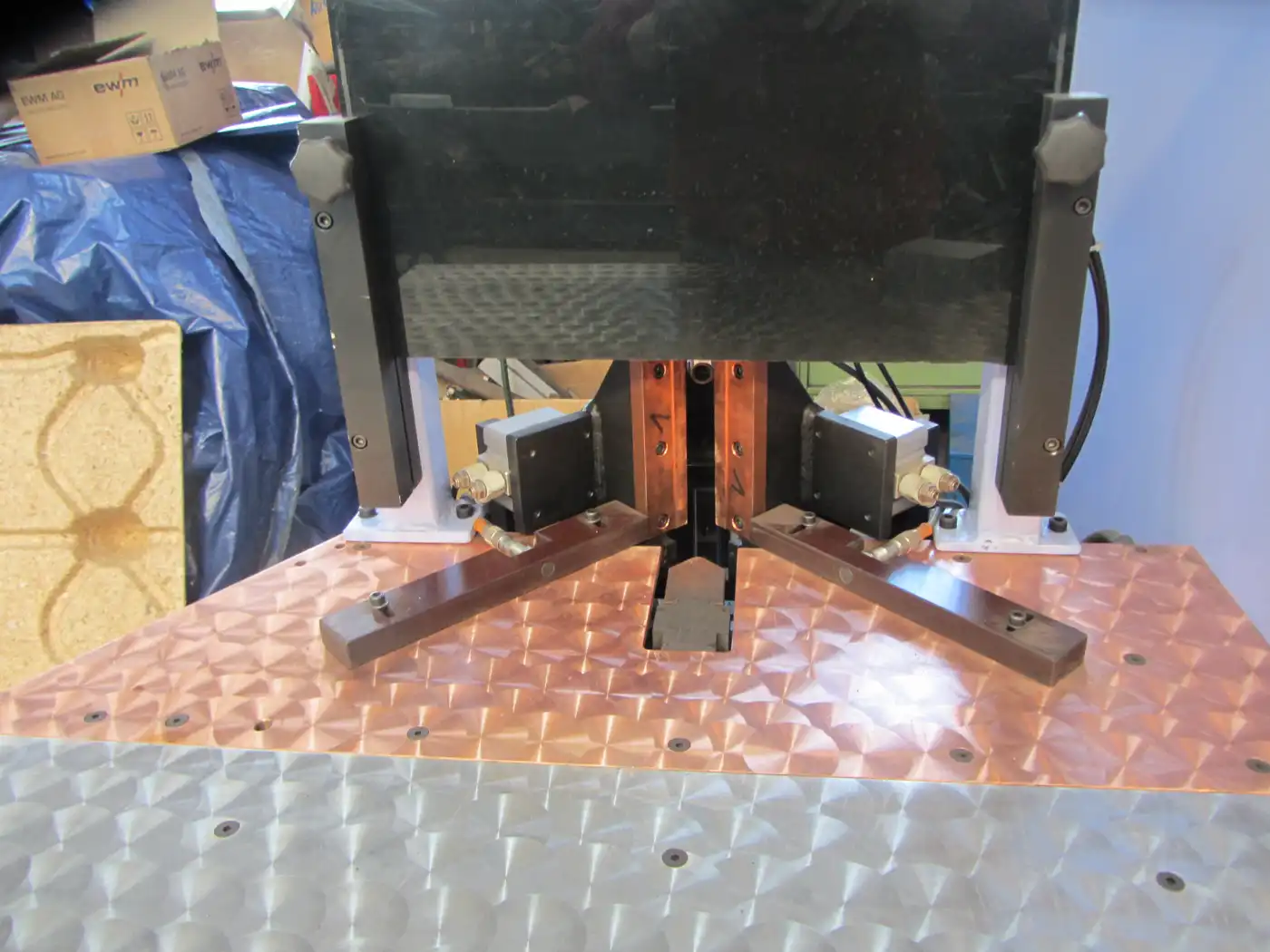

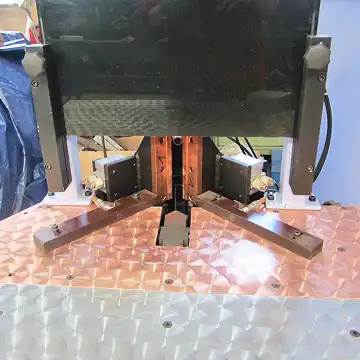

Die richtige Spanntechnik für Ihre Anwendung
FAQs
Individualisierungen sind grundsätzlich möglich. Beispielsweise kann ein Scherenhubtisch integriert werden – etwa für ergonomisches Arbeiten oder zum Bewegen sehr großer Werkstücke.
Es gibt zwei Standardausführungen: Eine Variante, bei der das Blech eingelegt wird und der Brenner eine Ecknaht als lineare Naht schweißt, sowie eine zweite Ausführung, bei der im Fall von sehr großen Bauteilen eine Fallnaht möglich ist.
Es gibt keine Begrenzung; die möglichen Längen sind vom jeweiligen Modell abhängig. Standardlängen ergeben sich aus den jeweiligen Ausführungen.
Der Ablauf ist wie folgt: Das Bauteil wird an die Maschine angelegt, der Spannvorgang wird über einen Bedienknopf gestartet, anschließend wird geschweißt und das Werkstück kann entnommen werden.
Grundsätzlich können alle Materialien und Bauteile miteinander verschweißt werden.
In der Standardausführung ist die Schweißnaht prozessbedingt außen. Auf Kundenwunsch kann auch eine Spezialmaschine realisiert werden, bei der die Schweißnaht innen liegt. Zusätzlich kann je nach Ausführung gewählt werden, ob horizontal geschweißt wird oder als sogenannte Fallnaht.
3D-Nahtschweißmaschine
Unsere 3D-Nahtschweißmaschinen ermöglichen das automatisierte Schweißen an gekrümmten oder schwer zugänglichen Nahtverläufen – mit koordinierten Bewegungen von Bauteil und Schweißkopf.
Ihre Fertigung braucht eine integrierte Schweißlösung?
Wir unterstützen Sie bei der Entwicklung einer passgenauen Maschinenlösung – unabhängig vom Schweißverfahren, fokussiert auf Ihre Prozesse.
