Kehl-/Stumpfnaht­schweiß­maschine

Für lineare Nahtverbindungen an stumpf oder rechtwinklig gefügten Blechen

Video abspielen

Mit Klick werden Daten an YouTube (Google LLC, USA) übertragen. Es gelten deren Datenschutzbestimmungen.

Schweißen entlang klar definierter Linien

Kehl-/Stumpfnaht­schweiß­maschinen von Klumpp Welding sind für gerade Schweißnähte mit festgelegtem Start- und Endpunkt ausgelegt. Eingesetzt bei stumpf oder rechtwinklig gefügten Blechverbindungen, ermöglichen sie stabile, reproduzierbare Schweißnähte – ideal für große Blechformate und geometrisch einfache Bauteile. Bei Bedarf kann eine Kameraverfolgung der Schweißnaht eingesetzt werden, um Abweichungen in der Bauteillage automatisch auszugleichen.

PDF Katalog
Industriemaschine mit Steuerpult, Kabeln und Gasflaschen in einer Werkstatt mit großen Fenstern.

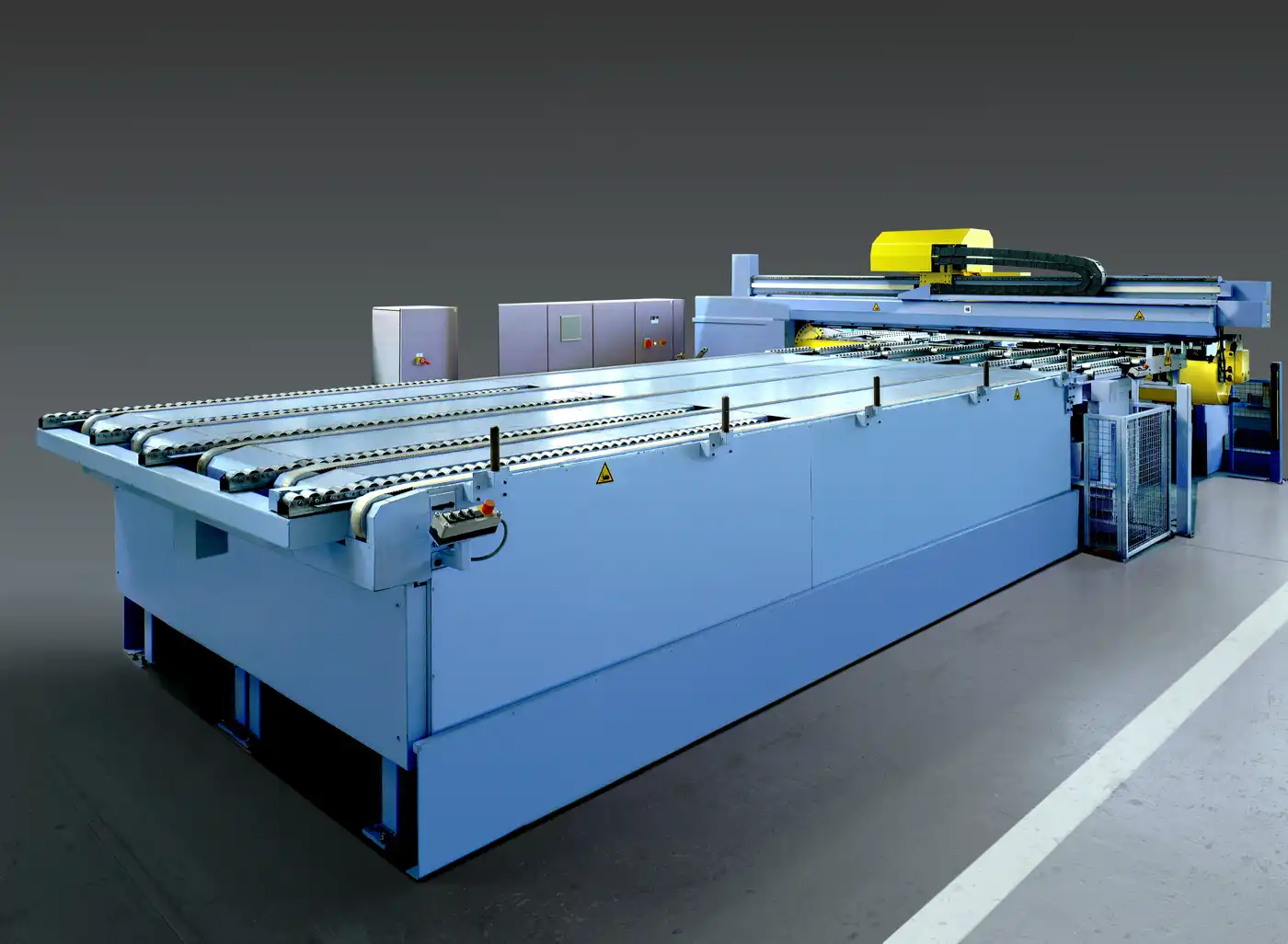

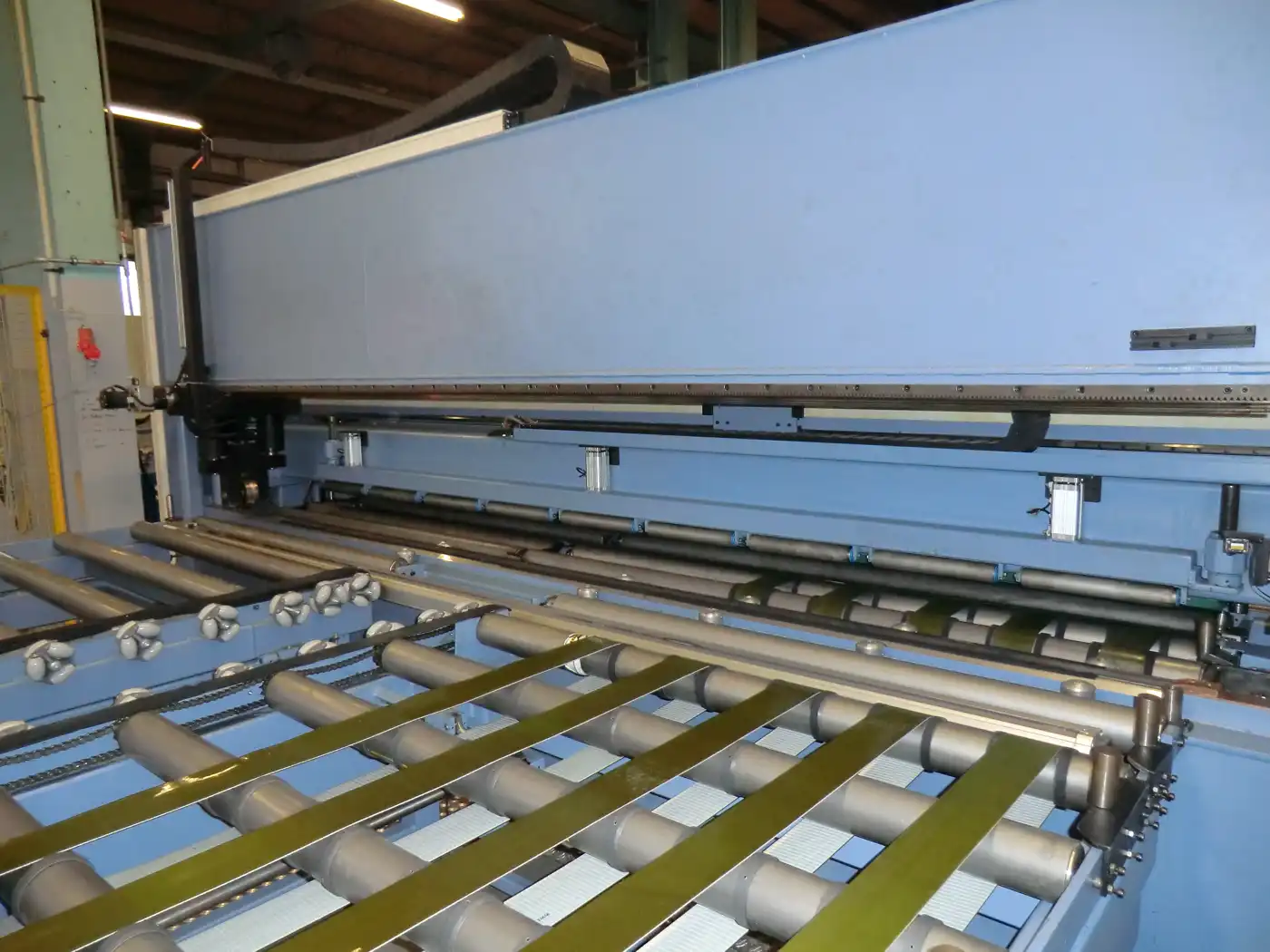

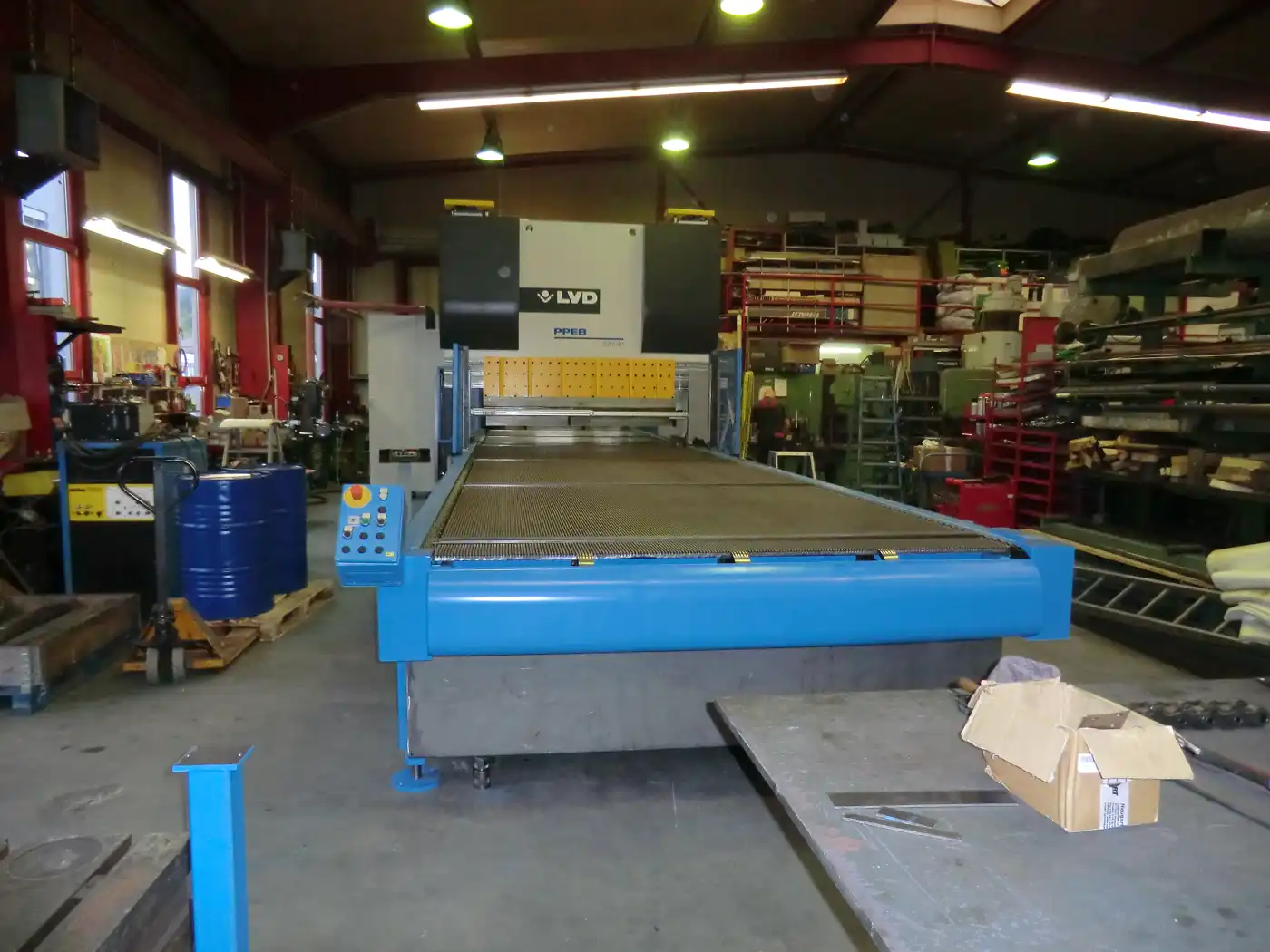

Kehl-/Stumpfnaht­schweiß­maschine mit Fördertechnik

Kehlnaht­schweiß­maschine mit Fördertechnik
No items found.
Mehr erfahren
Industriemaschine mit Steuerpult, Kabeln und Gasflaschen in einer Werkstatt mit großen Fenstern.

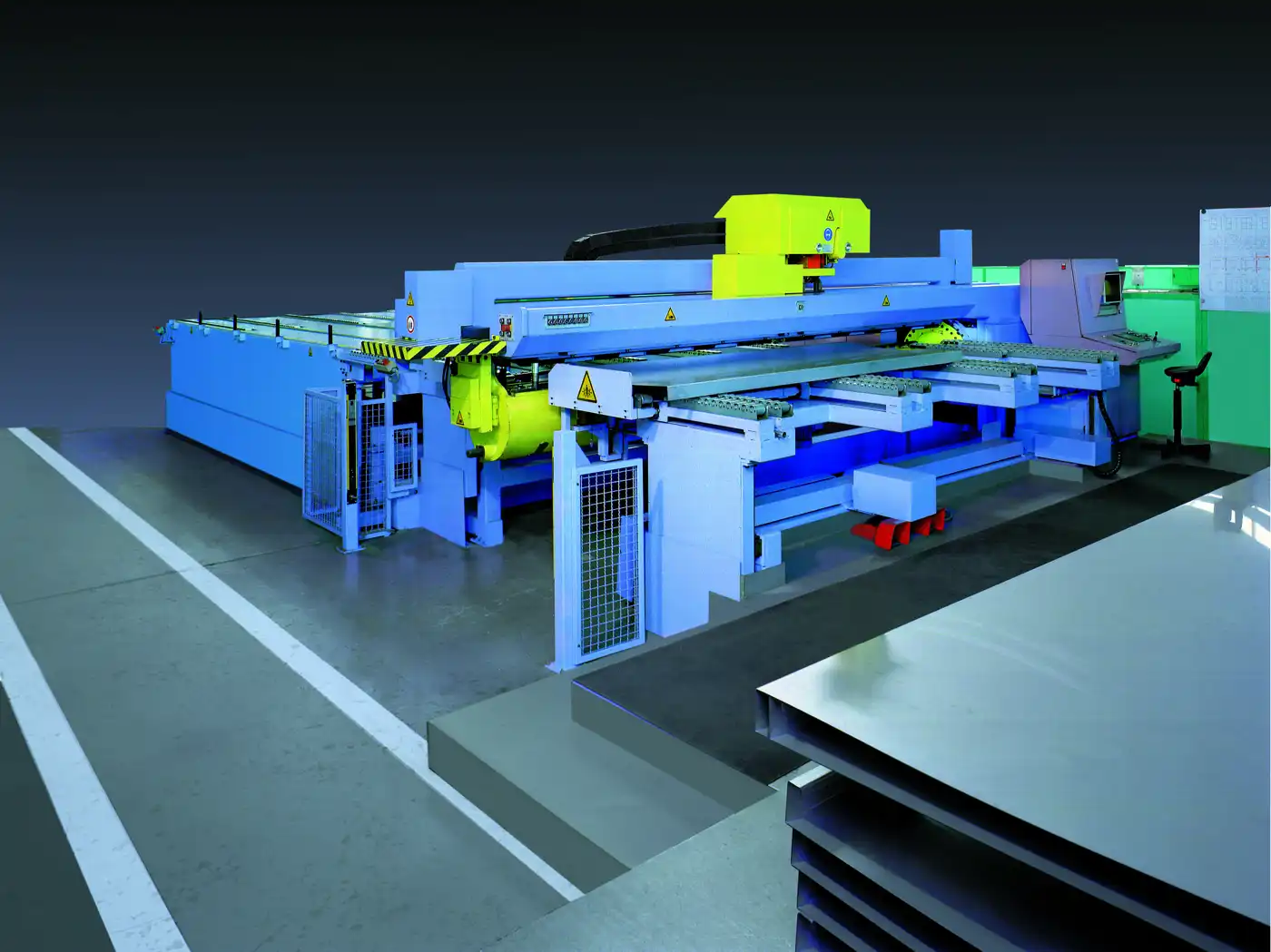

Kehl-/Stumpfnaht­schweiß­maschine

Kehlnaht­schweiß­maschine
No items found.
Mehr erfahren
Industriemaschine mit Steuerpult, Kabeln und Gasflaschen in einer Werkstatt mit großen Fenstern.

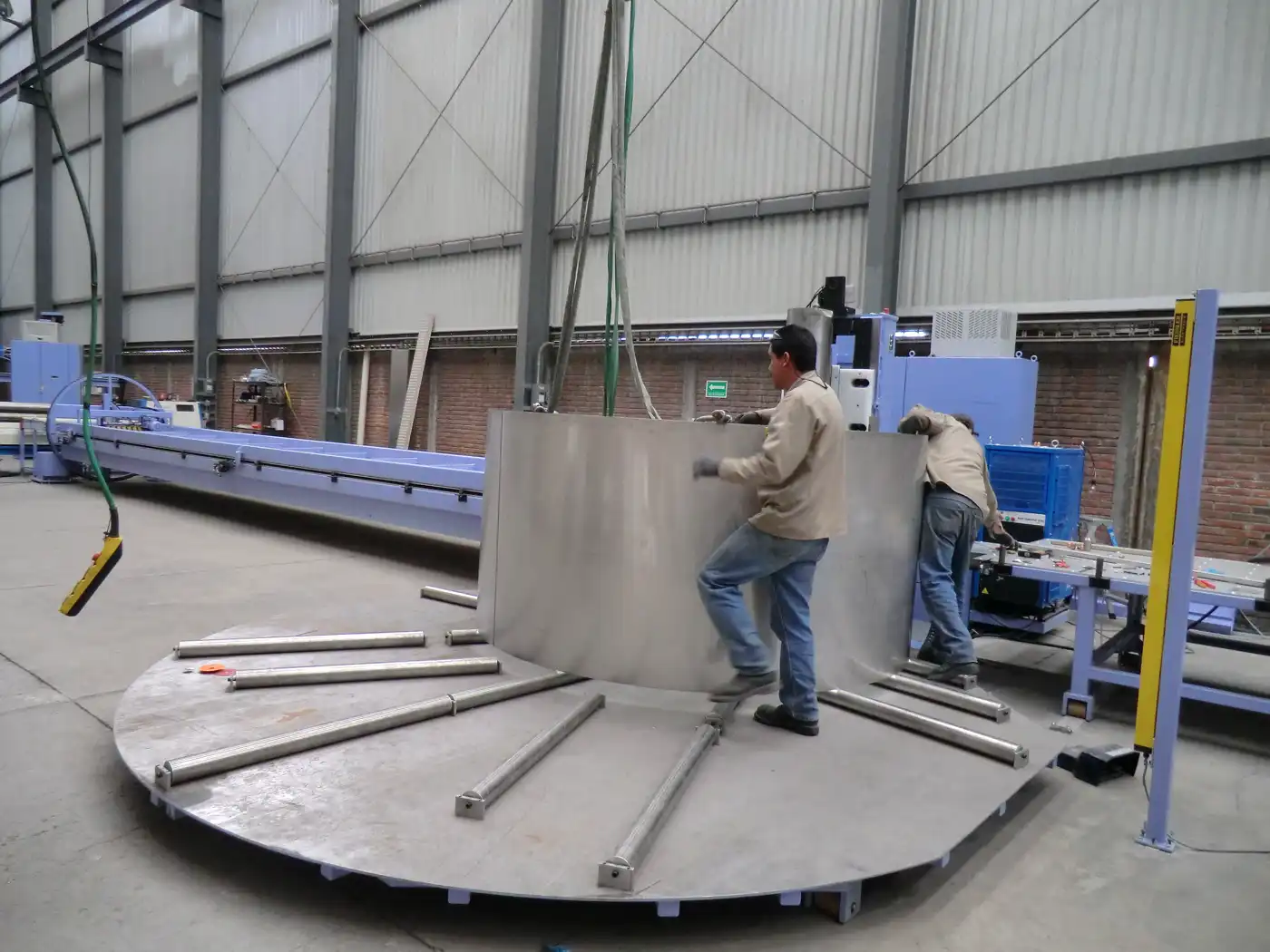

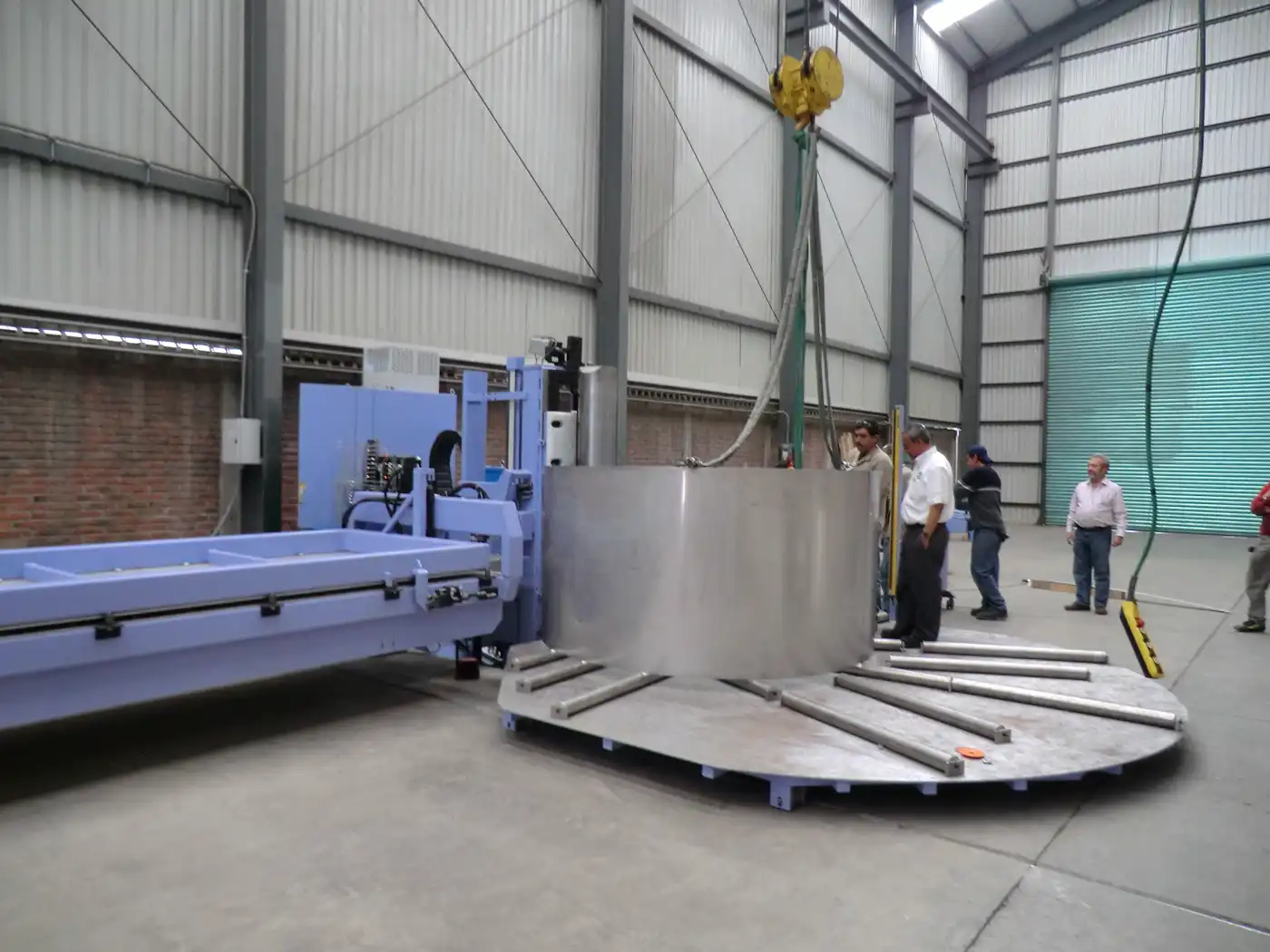

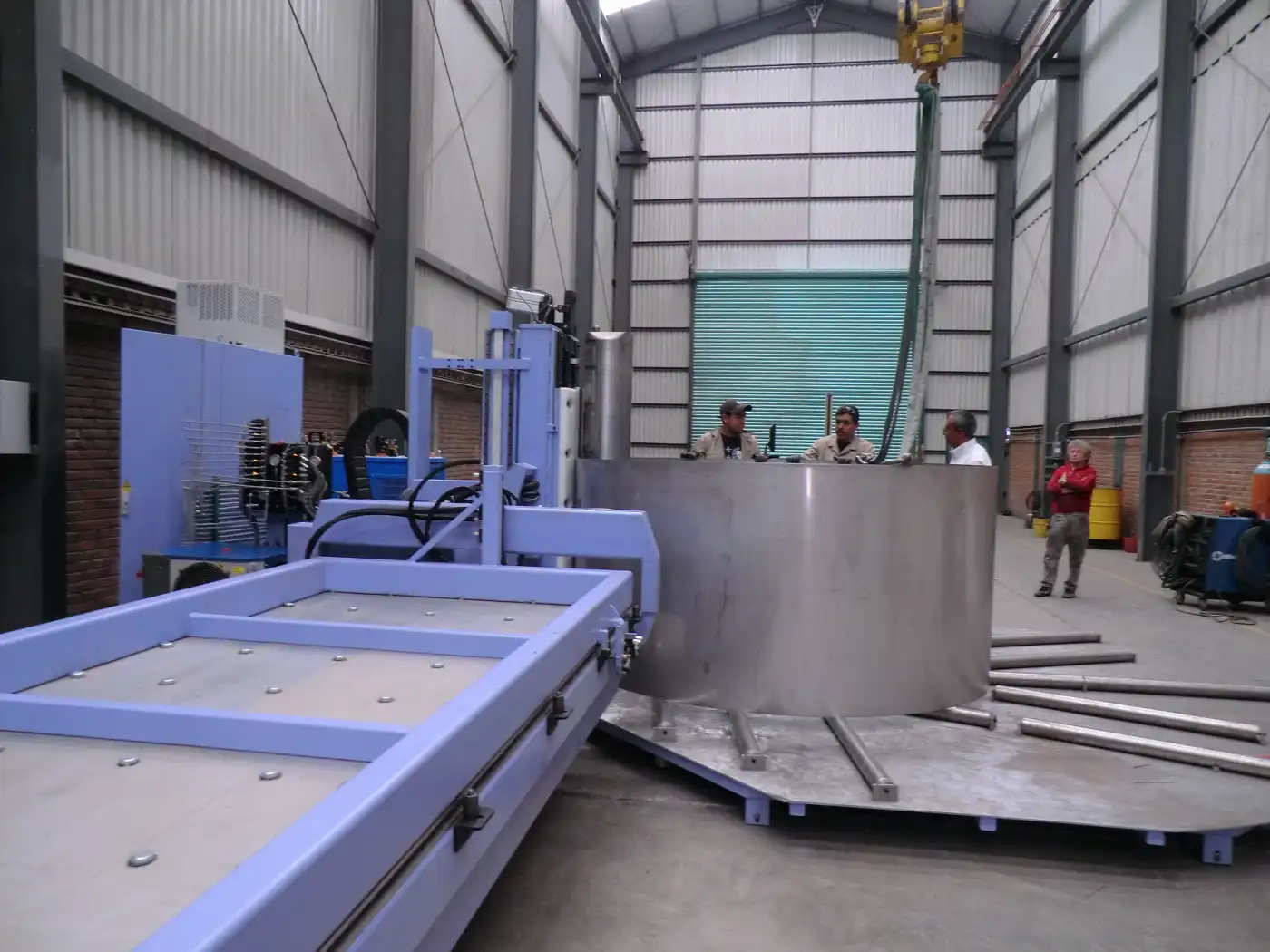

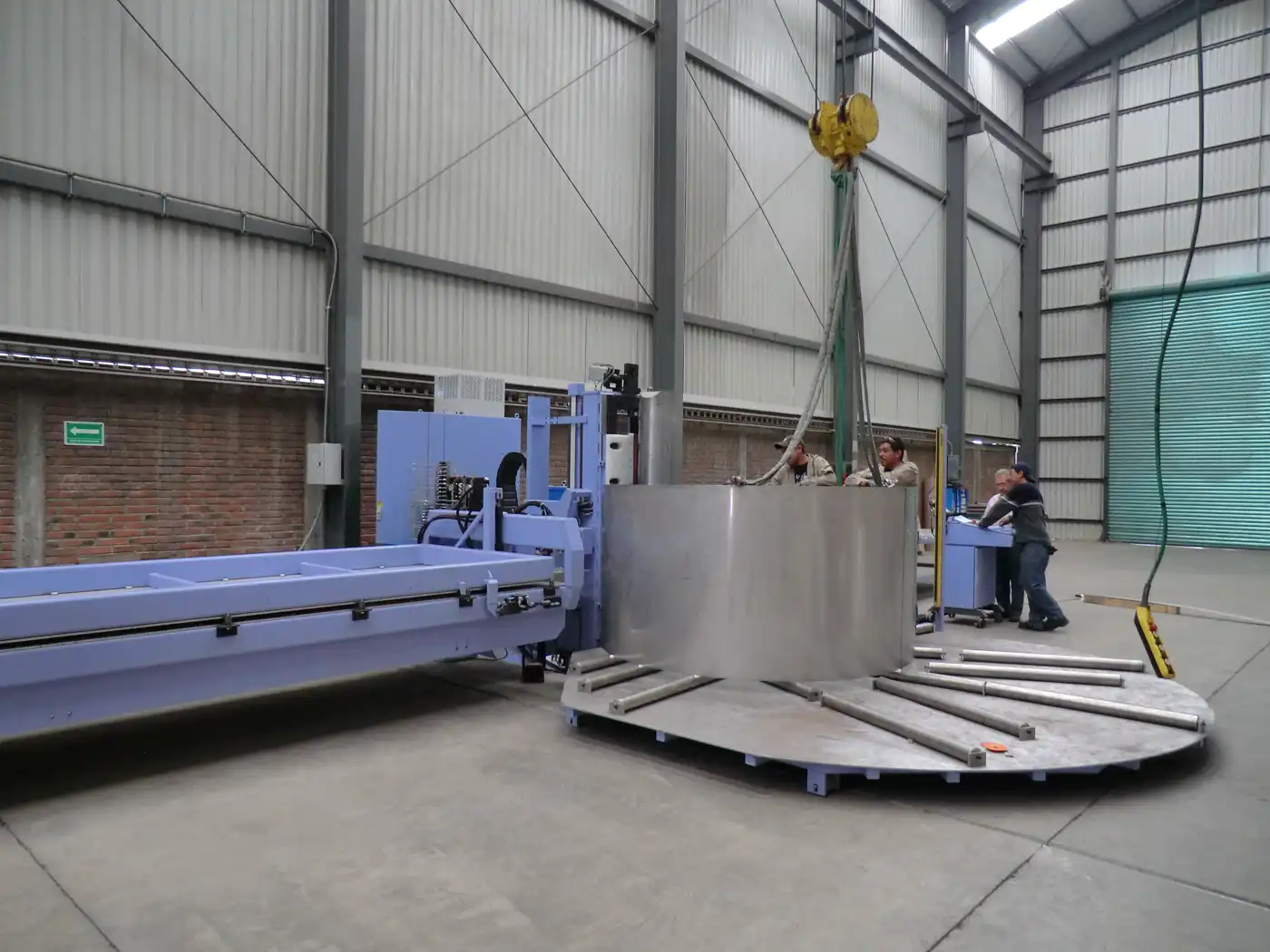

Kehl-/Stumpfnaht­schweiß­maschine mit 180° Drehfunktion

Kehlnaht­schweiß­maschine mit 180° Drehfunktion
No items found.
Mehr erfahren
Industriemaschine mit Steuerpult, Kabeln und Gasflaschen in einer Werkstatt mit großen Fenstern.

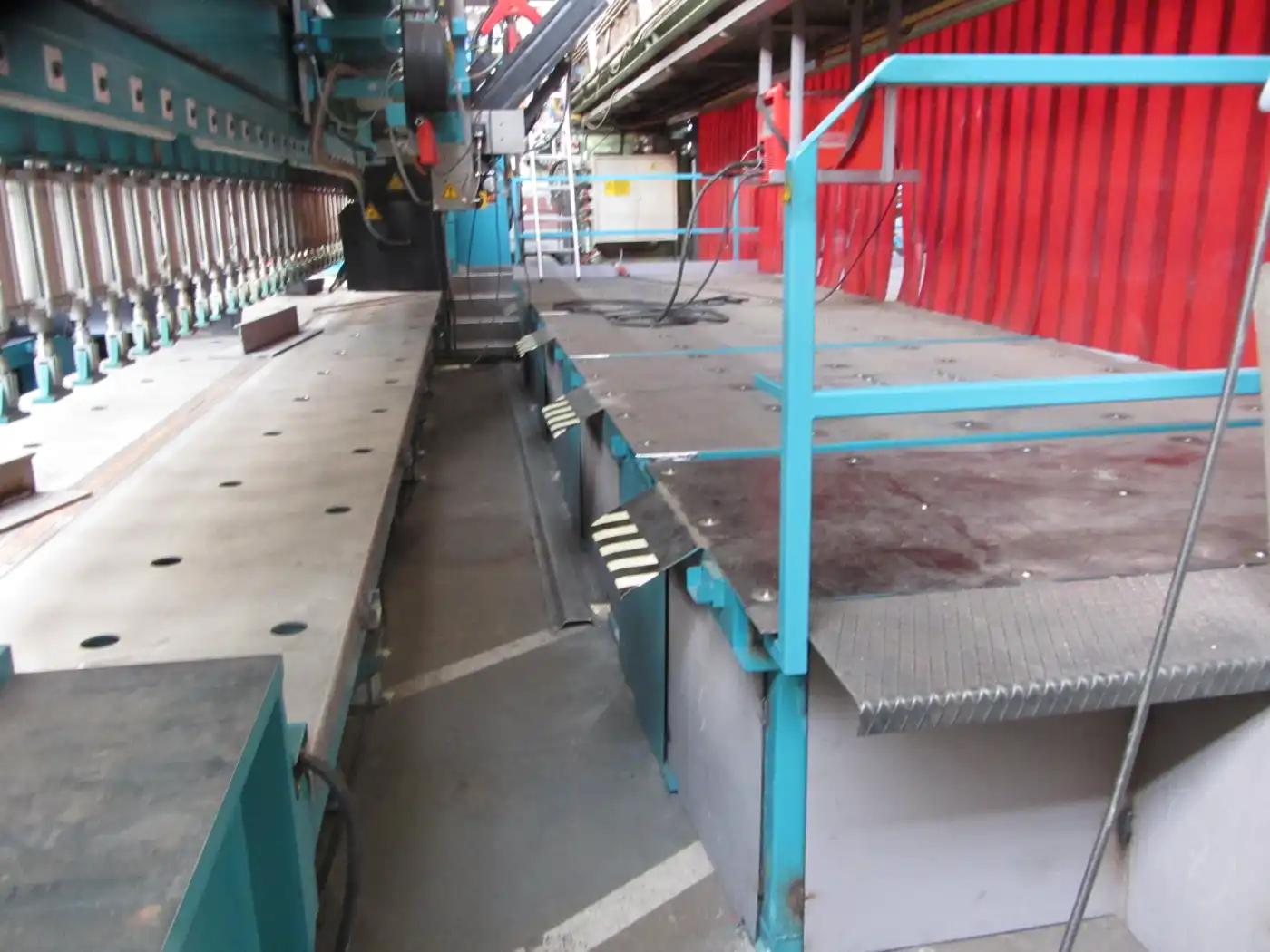

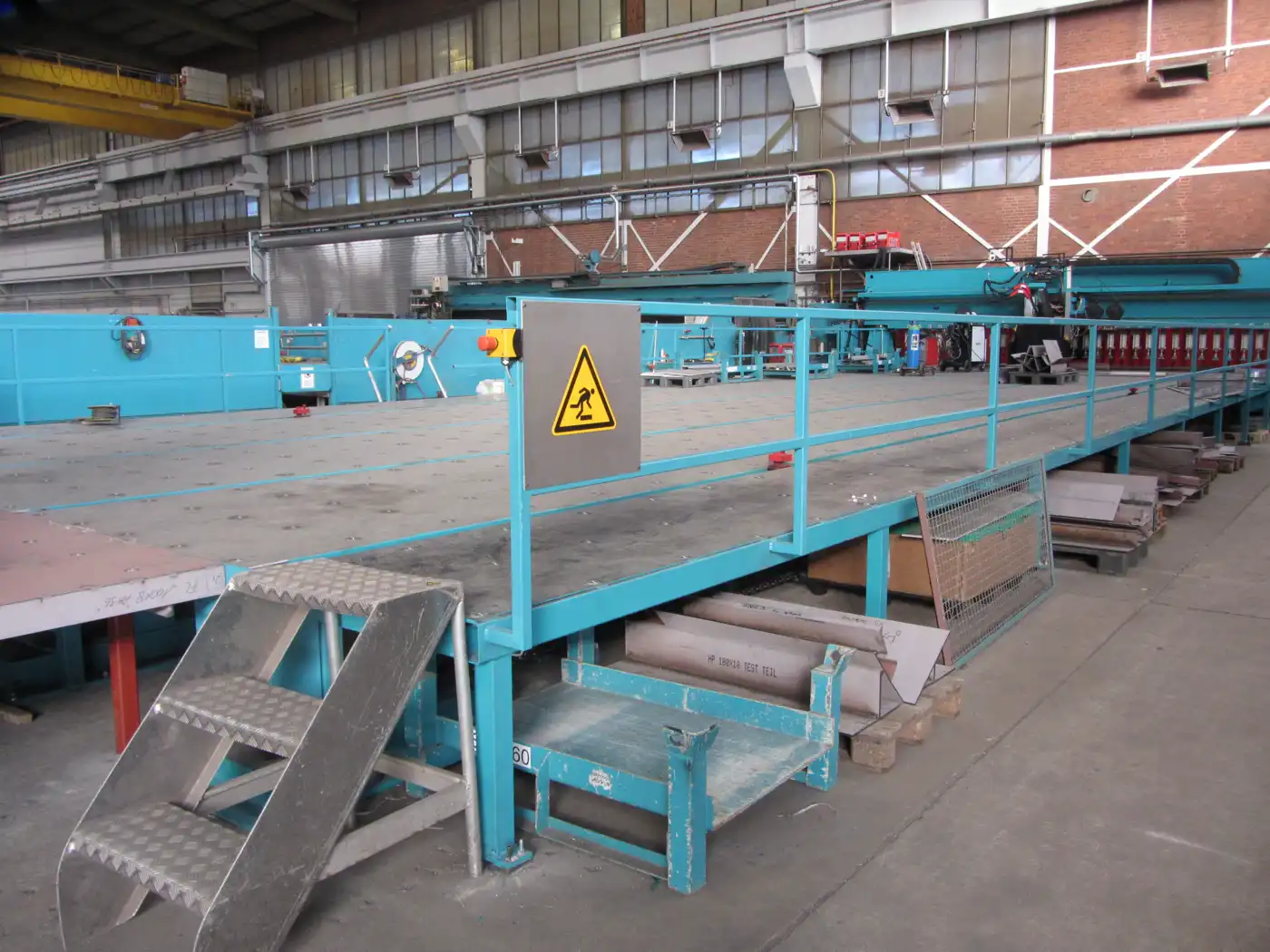

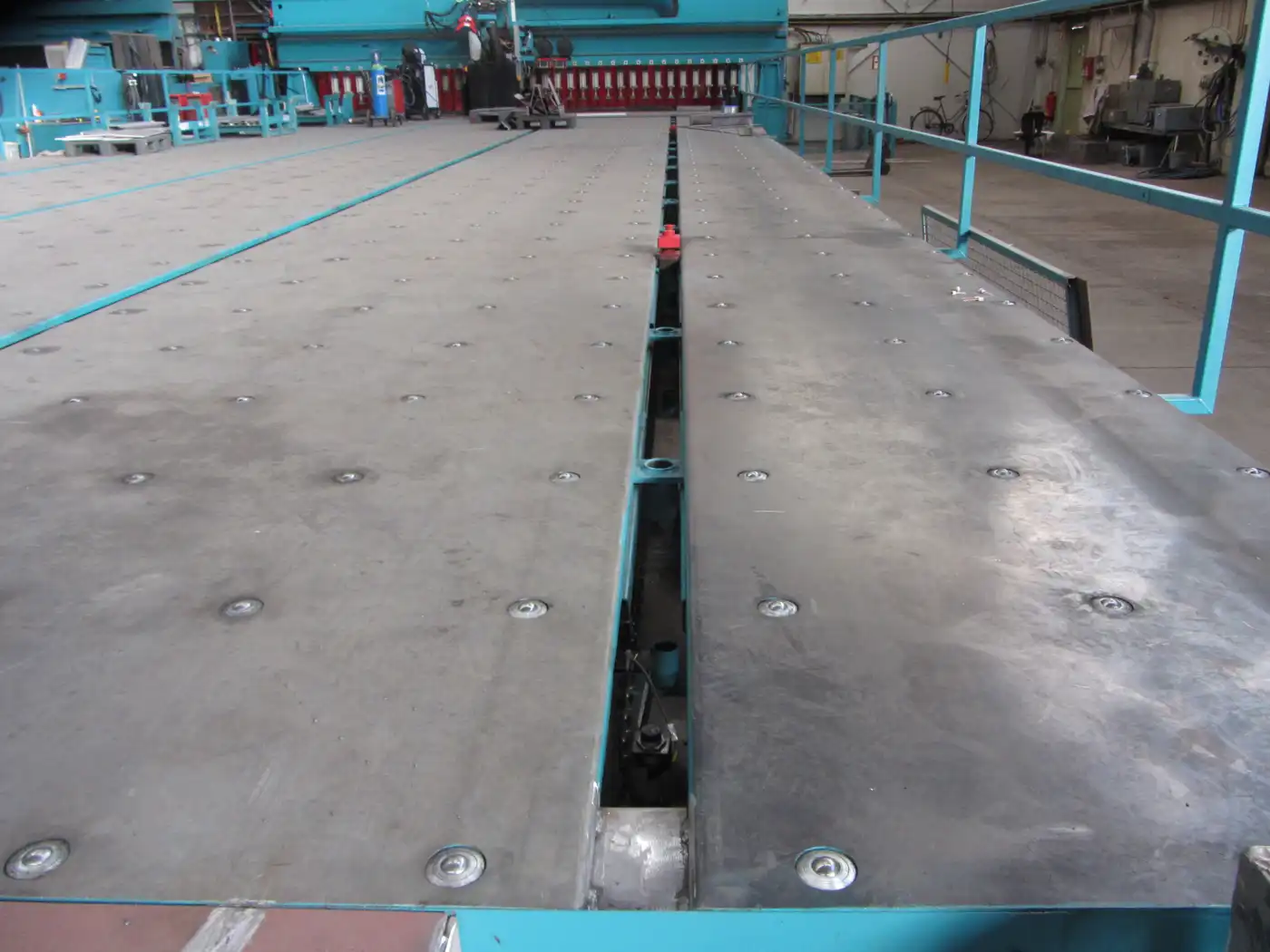

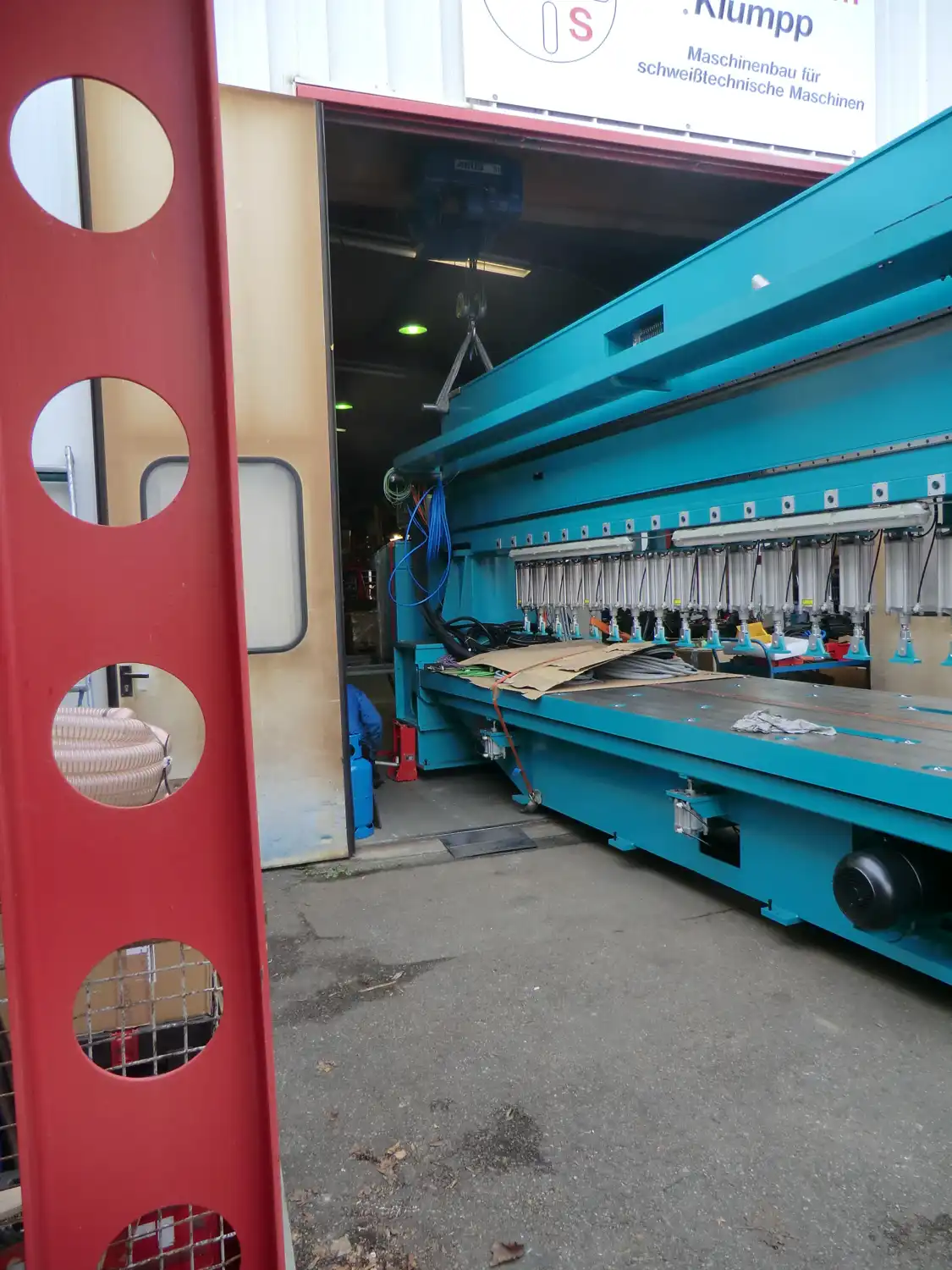

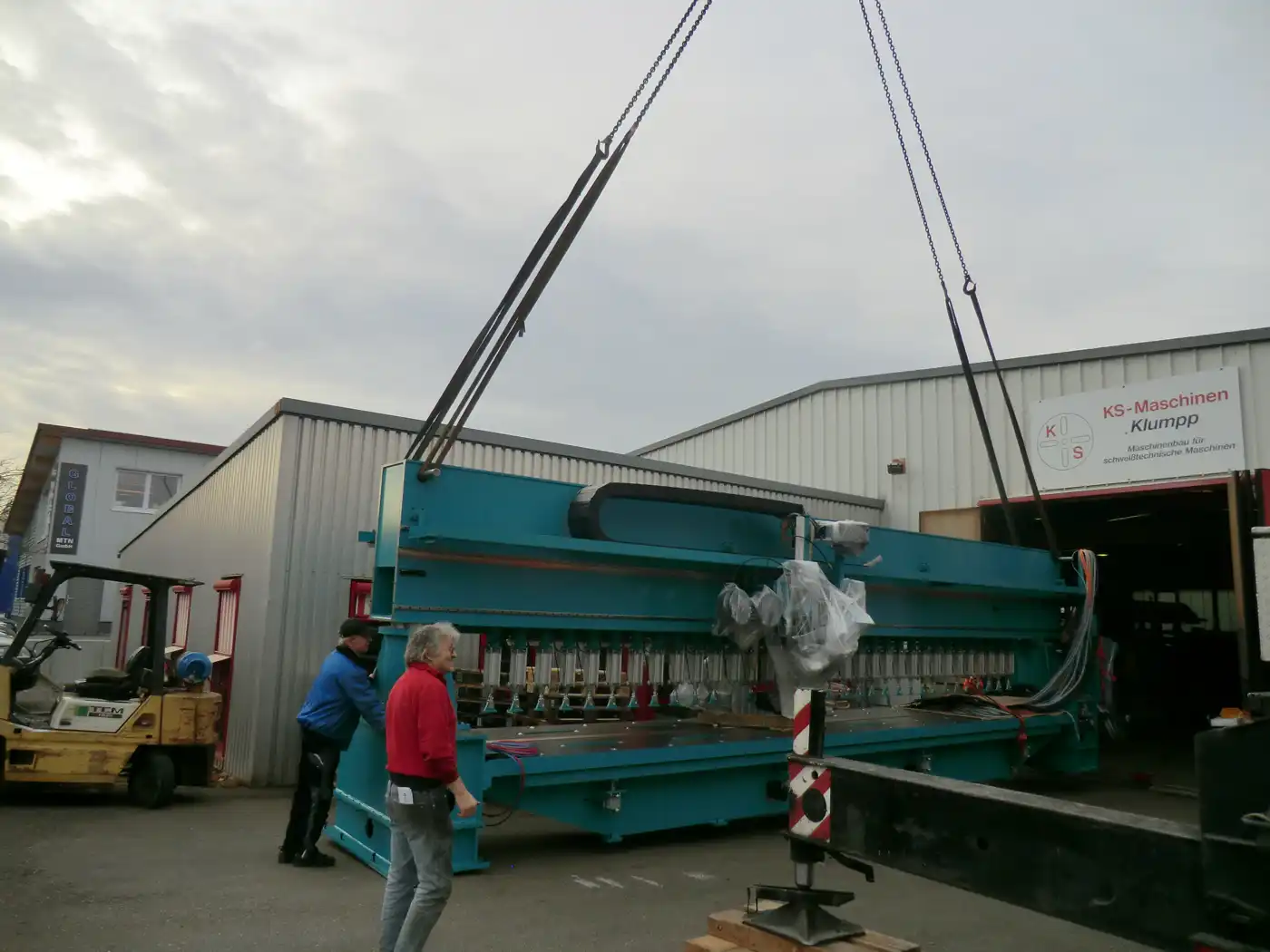

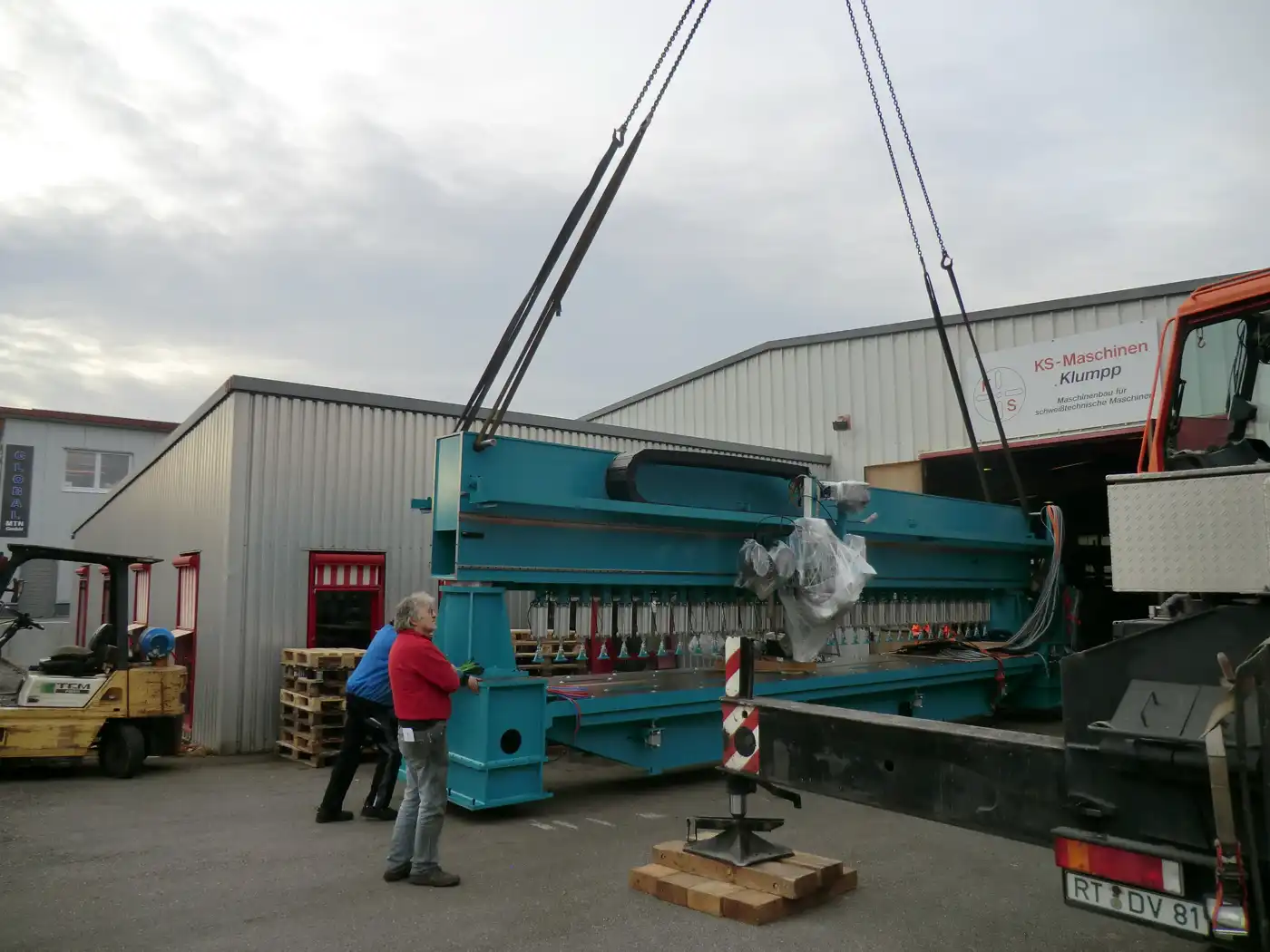

Kehl-/Stumpfnaht­schweiß­maschine für Schiffsbleche mit integrierter Nahtverfolgung

Kehlnaht­schweiß­maschine für Schiffsbleche mit integrierter Nahtverfolgung
No items found.
Mehr erfahren
Industriemaschine mit Steuerpult, Kabeln und Gasflaschen in einer Werkstatt mit großen Fenstern.

Kehl-/Stumpfnaht­schweiß­maschine mit integrierter Presse für Gitterroste

Kehlnaht­schweiß­maschine mit integrierter Presse für Gitterroste
No items found.
Mehr erfahren

Details zu Kehl-/Stumpfnaht­schweiß­maschinen

Wann wird eine Kehl-/Stumpfnaht­schweiß­maschine eingesetzt?

Die Kehl-/Stumpfnaht­schweiß­maschine dient dazu, zwei gerade Bleche in einer 90°-Fügung miteinander zu verschweißen. So lassen sich aus einzelnen Blechtafeln sehr große Strukturen herstellen, beispielsweise im Schiffsbau, wenn Standardtafeln in Abmessung oder Form nicht ausreichen und Bauteile daher aus mehreren Segmenten zusammengesetzt werden müssen.

Ihre Vorteile mit der Kehl-/Stumpfnaht­schweiß­maschine

Die Anlage kann mit Zuführtechnik ausgestattet werden, um Bleche gezielt an den Schweißbereich heranzuführen. Optional ist außerdem eine 180°-Drehfunktion möglich, um von beiden Seiten zu schweißen.

Zusätzlich ist eine Formiergasumströmung der Nahtwurzel möglich, um die Rückseite der Naht gezielt zu schützen und das Schweißergebnis zu unterstützen.

Die richtige Spanntechnik für Ihre Anwendung

Bei großen Blechen ist eine hydraulische Spannung üblich. Hintergrund ist, dass die Bauteile durch vorgelagerte Prozesse wie das Brennschneiden häufig Verzug aufweisen. Mit hydraulischer beziehungsweise hochdruckhydraulischer Spannung steht mehr Kraft zur Verfügung, um die Bleche zuverlässig zu fixieren und zusammenzuführen.

Präzise und kraftschlüssige Fixierung der Bauteile

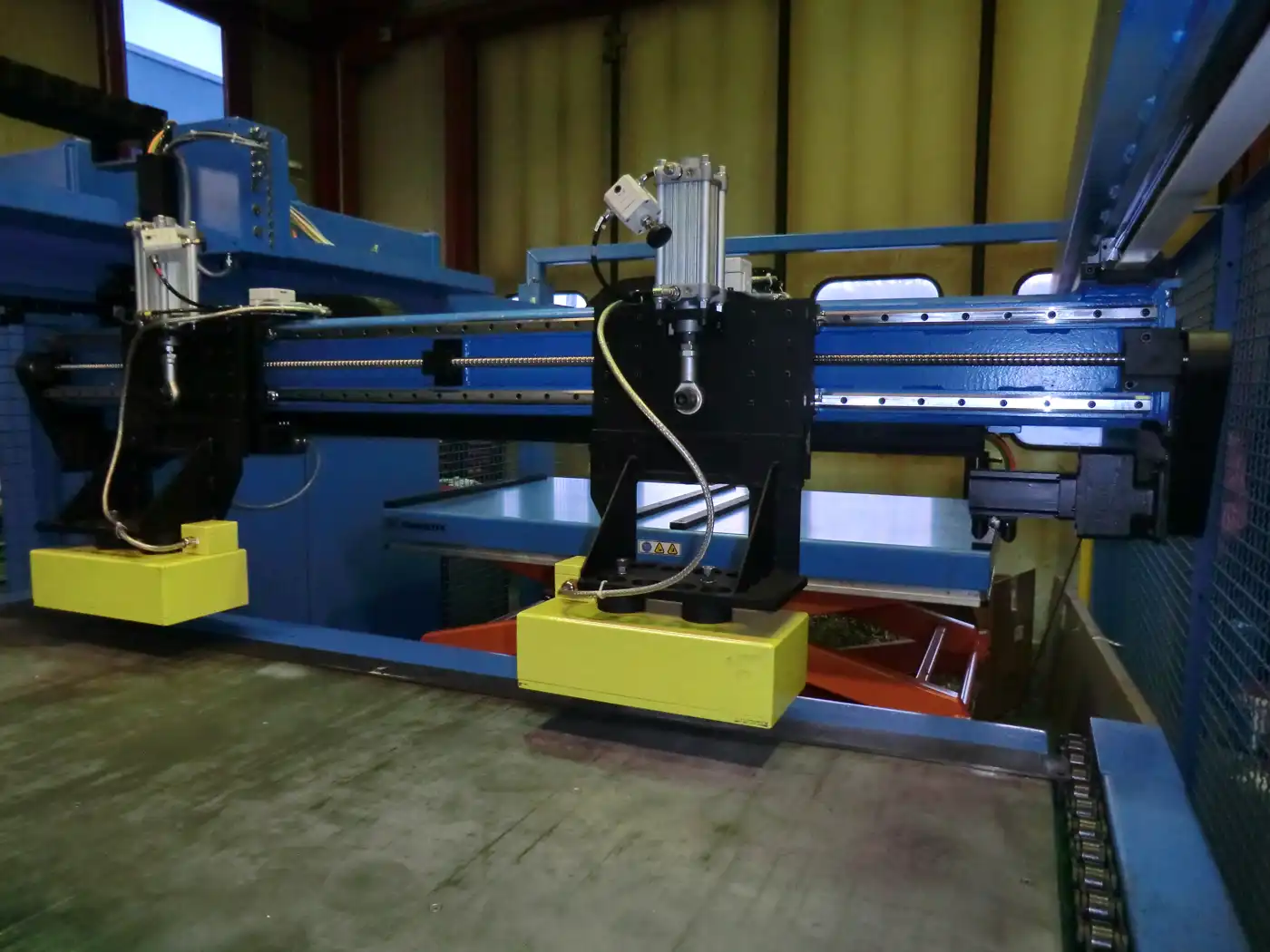

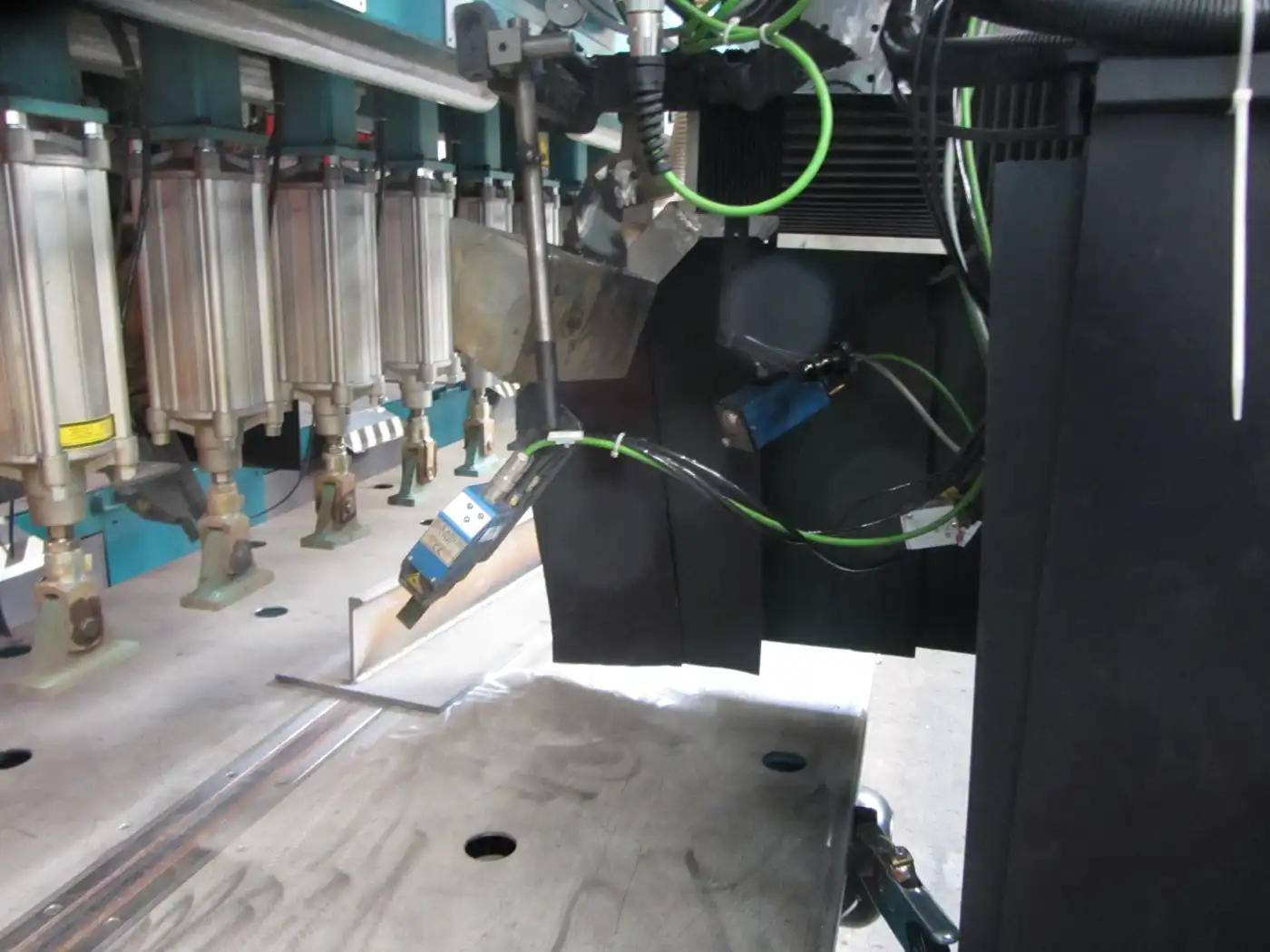

Die Spannbratzen werden unter einem Winkel beziehungsweise mit leichtem Winkel zum Werkstück verfahren, um die Blechkanten gezielt zusammenzuführen.

FAQs

Kontakt aufnehmen
Welche Werkstückbreite kann bearbeitet werden?

Die zu bearbeitenden Blechtafeln können bis zu 18 Meter breit sein.

Welche Materialien bzw. Materialdicken können verarbeitet werden?

Es können Materialdicken von 1 bis 100 mm verarbeitet werden. Darüber hinaus sind auch Ausführungen bis 300 mm realisierbar.

Ist eine Automatisierung möglich und welchen Automatisierungsgrad bietet die Maschine?

Der Automatisierungsgrad reicht von einem Schweißprozess entlang einer linearen Achse bis hin zum Positionieren von Bauteilen, beispielsweise durch Entnahme aus einem Materialspeicher mittels Roboter oder Linearachsen. Das anschließende Zusammenschweißen der Teile kann ebenfalls automatisiert erfolgen.

Wie lang dürfen die Werkstücke sein?

Die größten bisher gebauten Maschinen hatten eine Schweißlänge von 18 beziehungsweise 20 Metern. Größere Ausführungen sind möglich. Die gesamte Werkstücklänge kann dabei deutlich über der reinen Schweißlänge liegen.

Welche Schweißverfahren stehen zur Auswahl?

Es stehen alle Schweißverfahren zur Auswahl.

Ist die Schweißnaht innen oder außen möglich?

In der Regel wird außen geschweißt.
